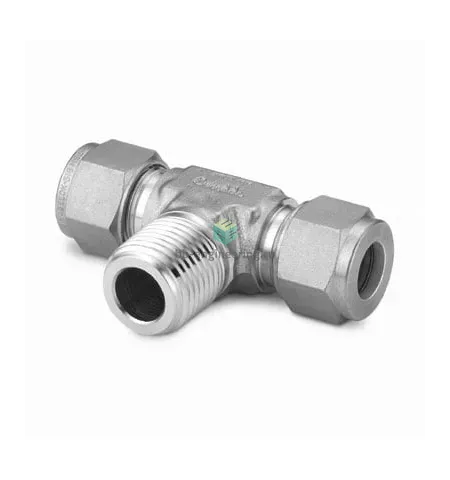

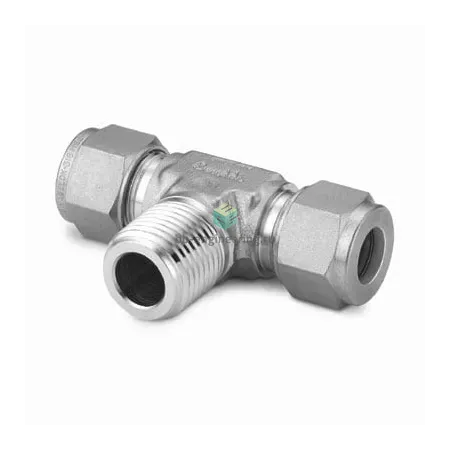

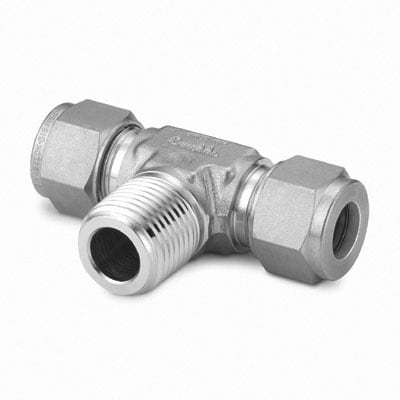

SS-12M0-3-8TTM Swagelok - Тройник T-образный с нар. резьбой осевой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Тройник T‑образный с наружной осевой резьбой NPT1/2 и под ответвление для трубки Ø12 мм предназначен для ответвления технологических линий в системах измерения, подачи газа и жидкостей, вакуума и аналитики. Принцип работы — компрессионное уплотнение трубки двумя обжимными кольцами и гайкой, а резьбовое соединение уплотняется ФУМ‑лентой на наружной NPT1/2. Конструкция обеспечивает герметичное ветвление без сварки или пайки и подходит для монтажа в ограниченном пространстве при стандартных размерах NPT1/2 и трубке 12 мм.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с двухколпачковыми (двумя обжимными кольцами) фитинговыми элементами и гайкой Swagelok, что даёт металлическое уплотнение и высокую повторяемость разъёма. Наружная резьба NPT1/2 герметизируется ФУМ‑лентой. Диапазон рабочих условий зависит от трубки и уплотнителя; типично применимы температуры от ≈‑65 °C до +400 °C и давления до нескольких сотен бар (фактическое рабочее давление определяется Ø и толщиной стенки трубки и условиями эксплуатации).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровную и обезжиренную торцевую поверхность трубки Ø12 мм, врезать до контрольной метки. Наматывать ФУМ‑ленту только на резьбу NPT, не на торец фитинга. Затяжку гайки производить рекомендованным моментом производителя; избегать перетяжки — это снижает ресурс обжимных колец. После сборки выполнить тест на плотность (гидро/пневмо). Для агрессивных сред и высоких температур проверять совместимость материалов и возможность гальванической коррозии.
