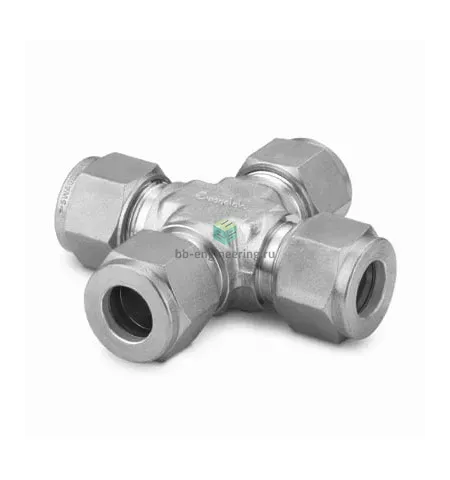

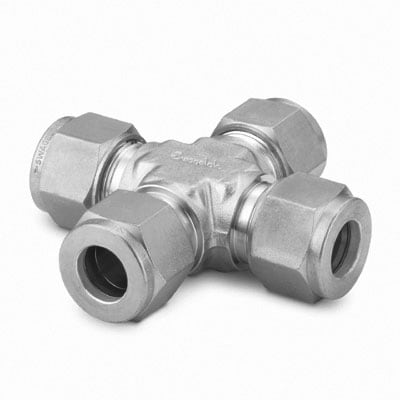

SS-12M0-4 Swagelok - Крестовина X-образная обжимная 12 мм, нерж.

Назначение и принцип работы

Крестовина X‑образная обжимная для трубки Ø12 мм служит для компактного ответвления и распределения потока в системах технологической автоматики, нитрификации, розлива, газоаналитики и трубопроводах низких и средних давлений. Конструкция с двумя обжимными кольцами (двухфланцевая система Swagelok) и гайкой обеспечивает металлометаллическое уплотнение без эластомерных прокладок, что позволяет создавать герметичные разветвления для газов и жидкостей, подключать датчики и линии отбора проб при эксплуатационных циклах и вибрации.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316 (материал обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Тип исполнения — обжим трубки с помощью двух обжимных колец и гайки; форма фитинга — крестовина X‑образная (четыре ответвления под 90°). Уплотнение резьбы отсутствует как отдельный элемент (металлометаллическая герметизация через обжим). Рабочие среды: технологические газы, азот, воздух, вода, масла и химические растворы совместимые с AISI 316. Диапазон рабочих температур определяется материалом и средой — ориентировочно от криогенных значений до ~+400 °C; номинальные давления зависят от толщины стенки трубки и конфигурации системы и могут достигать сотен бар при корректном подборе трубки и испытаниях.

Экспертные рекомендации по применению

Используйте соответствующую трубку Ø12 мм с рекомендованной толщиной стенки по расчёту давления (типично 1,5–2,5 мм для средних давлений). Тщательно разрезайте и фаскуйте торец, удаляйте заусенцы и вставляйте трубку до упора в седло. Мультифекальная сборка: навинтите гайку до упора от руки, затем затяните по рекомендациям производителя (обычно ~1–1,25 оборота от руки — см. паспорт Swagelok для конкретного размера). Избегайте перетягивания, контролируйте моменты при повторной сборке, делайте пробное гидро- или гелиевое тестирование на утечки. При установке учитывайте тепловое расширение, опору трубопроводов и возможность гальванической коррозии при контакте с другими металлами.
