SS-12M0-6-10M Swagelok - Соединитель прямой обжимной 12-10 мм, нерж.

Назначение и принцип работы

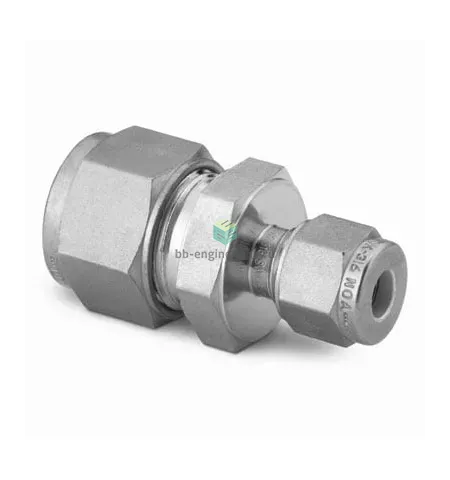

Прямой обжимной соединитель служит для ненаружных соединений двух трубопроводов различного наружного диаметра 12 мм и 10 мм по принципу двухобжимной (двух фурнитурной) системы: при затягивании гайки два обжимных кольца формируют герметичное металлическое уплотнение на поверхности трубки без применения уплотнительных материалов. Применяется в технологических линиях передачи газов и жидкостей, аналитических системах, системах отбора проб и приборных трассах, где требуется компактное, разъёмное и виброустойчивое соединение из нержавеющей стали AISI 316.

Ключевые особенности конструкции

Конструкция: прямой соединитель двухобжимной; корпус и обжимные элементы — нержавеющая сталь AISI 316, обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип уплотнения: металлическое фрикционное (без резьбовых уплотнителей). Подключения: канал 1 — трубка Ø12 мм, канал 2 — трубка Ø10 мм. Рабочие среды: инертные и агрессивные среды, технологические газы, жидкости и гидравлические среды, совместимые с 316 SS. Типичные эксплуатационные параметры (зависит от толщины стенок трубки и условий): рабочее давление до ~413 бар (6000 psi) при 20 °C; рабочий температурный диапазон примерно −46 °C…+204 °C для металлического уплотнения без эластомеров. Для точных значений руководствуйтесь таблицами производителя и расчетами по стенке трубки.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружных диаметров 12 и 10 мм и рекомендованной толщины стенки трубки; зачистка, снятие фаски и контроль соосности обязательны. Затягивайте гайку по моменту, указанному Swagelok, чтобы обеспечить правильную посадку двух обжимных колец — перетяжка приведёт к деформации и утечкам. Избегайте осевых нагрузок и вибрации без опоры труб; при пульсациях давления применяйте демпфирование или хомуты. Перед пуском проведите испытание на герметичность (гелий/азот) и повторную проверку момента после первой нагрузки; при использовании агрессивных сред и повышенной температуры сверяйтесь с таблицами совместимости для AISI 316.
