SS-12M0-6-4 Swagelok - Соединитель прямой обжимной 12 мм-1/4", нерж.

Назначение и принцип работы

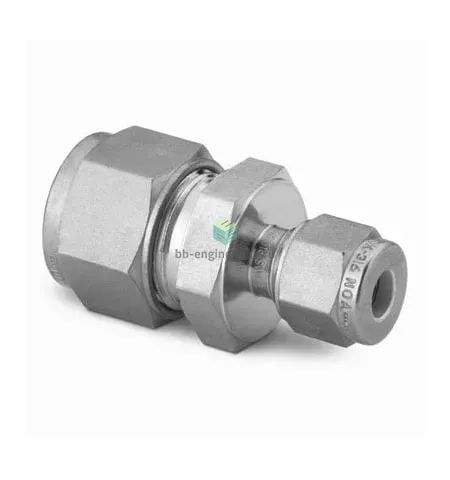

Прямой обжимной соединитель Swagelok SS-12M0-6-4 служит для герметичного соединения трубок Ø12 мм и 1/4″ (6,35 мм) в приборных и технологических магистралях. Решает задачу перехода между разноразмерными трубопроводами в аналитических установках, пробоотборе, гидравлике и газовых системах. Работает по принципу двух-кольцевого (two-ferrule) обжима: при затягивании гайки переднее и заднее обжимные кольца формируют уплотнение металлом по внешнему диаметру трубки, обеспечивая газонепроницаемость и механическую фиксацию без применения уплотнений из эластомеров.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с водой, нефтью, аналитическими газами и большинством химреагентов. Исполнение — прямой переход 12 мм → 1/4″ с двухколечным обжатием и гайкой. Диаметры: канал 1 — 12 мм, канал 2 — 1/4″ (6,35 мм). Рабочее давление определяется характеристиками трубки; при использовании труб из нержавеющей стали с соответствующей толщиной стенки типичные системы обеспечивают герметичную работу в широком диапазоне до сотен бар (в промышленных приложениях — до ≈690 bar при соответствующей трубке). Температурный диапазон эксплуатации типично от −65 °C до +400 °C для всех-металлического уплотнения, ограничен материалом труб и условиями процесса.

Экспертные рекомендации по применению

Подбирайте переход с учётом толщины и прочности трубок: давление системы всегда ограничено трубой. Подготовьте трубку: ровный торец, снятый фаской и удалённые заусенцы. Сборка: вставить трубку в фитинг до упора, затянуть гайку вручную, затем ключом на рекомендованный угол (для типичных размеров порядка 1¼ оборота после затяжки вручную) — до полного обжима; избегайте многократного повторного использования обжимных колец при ремонте. Проверяйте герметичность на рабочем давлении и учитывайте тепловые расширения в циклических режимах. Не применять при механических вибрациях без дополнительной опоры трубопровода.
