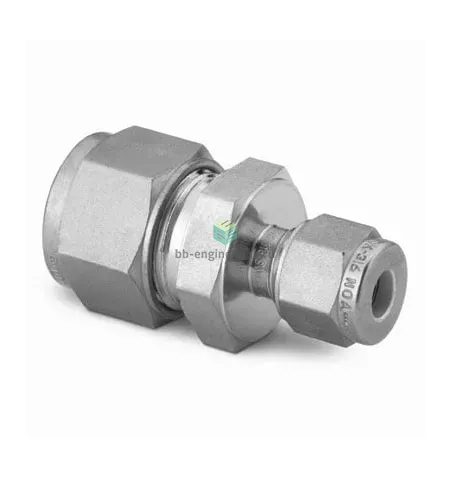

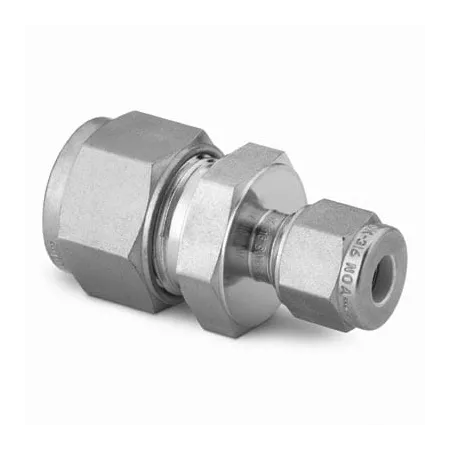

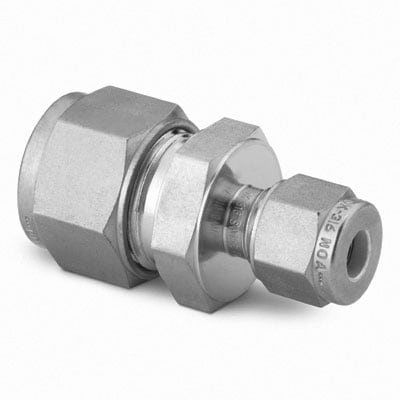

SS-12M0-6-6 Swagelok - Соединитель прямой обжимной 12 мм-3/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok предназначен для герметичного соединения трубок диаметром 12 мм и 3/8″ (≈9,525 мм) в технологических линиях жидкостей и газов. Конструкция с двумя обжимными кольцами и гайкой обеспечивает металлометаллическое уплотнение без применения резьбовых уплотнителей: при затяжке гайки кольца смещаются и формируют упор на наружную поверхность трубки, передавая герметичность и механическую фиксацию. Изделие решает задачи перенаправления потока, удлинения трасс и быстрого монтажа/демонтажа в системах КИПиА, лабораторных и промышленных установках.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали (материал корпуса AISI 316), что обеспечивает высокую коррозионную стойкость и совместимость с агрессивными средами. Тип исполнения — прямой соединитель с двумя обжимными кольцами и гайкой, подключение каналов: 12 мм (трубка) и 3/8″ (трубка). Рабочие среды: сжатый воздух, инертные и технологические газы, жидкости, масляные и водные среды. Типичные эксплуатационные ограничения — до ≈400 бар (≈5800 psi) при комнатной температуре, температурный интервал ориентировочно −60 °C…+400 °C в зависимости от состава среды и толщины трубки; фактические характеристики определяются параметрами трубопровода.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки, используйте рекомендованный набор обжимных колец Swagelok. Перед монтажом очистите торцы трубок и обеспечьте прямолинейную посадку в корпус; затяжку производите по моменту и последовательности производителя (предварительная посадка + окончательная затяжка). Избегайте повторного многократного использования деформированных колец — это снижает герметичность. Контролируйте рабочие давления и температуры: при повышенных температурах и вибрации применяйте дополнительные фиксации и периодическую проверку утечек.
