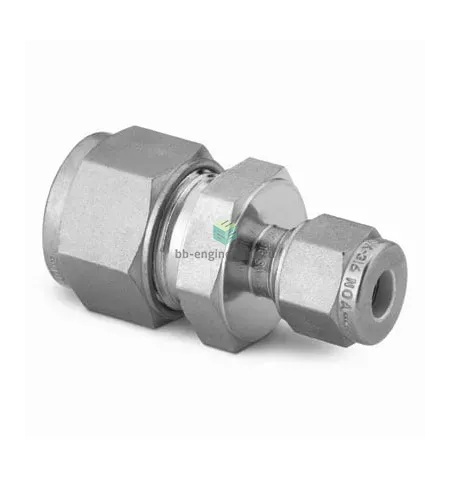

SS-12M0-6-6M Swagelok - Соединитель прямой обжимной 12-6 мм, нерж.

Назначение и принцип работы

Соединитель прямой обжимной SS-12M0-6-6M Swagelok предназначен для герметичного соединения металлических трубок Ø12 мм и Ø6 мм в технологических линиях передачи газов и жидкостей. Конструкция с двумя обжимными кольцами (double ferrule) обеспечивает металлическое уплотнение без применения уплотнительных материалов, исключая утечки при высоких давлениях и вибрациях. Принцип работы — правильная посадка трубки до ограничителя и осевая деформация первой и второй прижимных гильз при затяжке гайки, что формирует плотный обхват трубки и герметичное уплотнение между корпусом из AISI 316 и обжимными элементами.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, обеспечивающей коррозионную стойкость в агрессивных средах. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; подключения: канал 1 — 12 мм (трубка), канал 2 — 6 мм (трубка). Отсутствует резьбовое уплотнение (тип уплотнения резьбы: -), уплотнение осуществляется исключительно механически. Рабочие среды: сжатые и инертные газы, гидравлические и технологические жидкости, пар при умеренных температурах. Типичные эксплуатационные пределы зависят от материала и толщины трубки; при стандартных стенках рабочих трубок давление может достигать нескольких сотен бар (ориентировочно до 400–600 bar при комнатной температуре), температурный диапазон применения ограничен материалом трубопровода и обычно лежит в пределах примерно −65 °C…+450 °C.

Экспертные рекомендации по применению

При подборе учитывайте наружный диаметр трубок 12 мм и 6 мм и соответствующую толщину стенки для заданного давления; используйте оригинальные обжимные кольца Swagelok. Перед монтажом удалите задиры, соблюдите рекомендованную глубину посадки трубки до выступа ограничителя. Затягивайте гайку по инструкции производителя — сначала до отказа вручную, затем контролируемым моментом ключа; избегайте перетяжки и многократных переработок места обжима без замены колец. Проверьте систему на утечки после каждого монтажа, учитывайте удары и температурные циклы — при частых циклах возможна необходимость контроля поджима. Для агрессивных сред или критичных параметров проконсультируйтесь с технической службой Swagelok по подбору материальных исполнений и предельных нагрузок.
