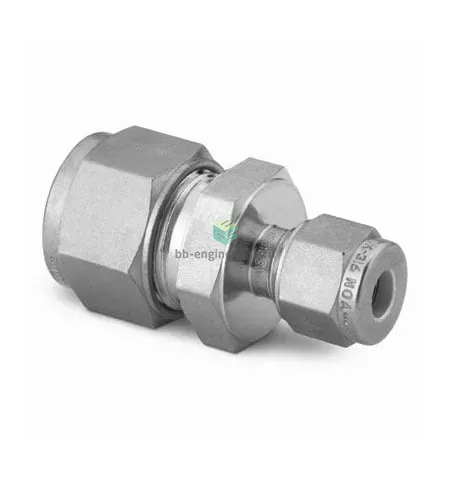

SS-12M0-6-8 Swagelok - Соединитель прямой обжимной 12 мм-1/2", нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубок 12 мм — 1/2" предназначен для герметичного соединения металлических трубопроводов в технологических и лабораторных системах: системах КИПиА, аналитических линиях, гидравлике и газоснабжении. Работает по принципу двухфланцевого обжима: гайка затягивает два обжимных кольца (фэррула), которые деформируются на наружной поверхности трубки, обеспечивая металл-металлическое уплотнение без использования прокладок. Соединение рассчитано на тонкостенные и стандартные трубки диаметром 12 мм (канал 1) и 1/2" (канал 2), обеспечивая надежную передачу рабочей среды при требуемой чистоте и минимальных утечках.

Ключевые особенности конструкции

Корпус и фэррулы — нержавеющая сталь AISI 316 (материал корпуса и обобщённо: сталь нержавеющая), стойкая к коррозии и большинству технологических сред. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, без резьбового уплотнителя. Применим к газам, жидкостям, маслам и большинству химикатов; критичны агрессивные хлорсодержащие среды при высоких температурах. Типичный диапазон рабочих давлений зависит от толщины стенки трубки и режима, в типичных применениях — до ~420 бар (в отдельных конфигурациях — выше). Температурный диапазон эксплуатации примерно от −196 °C (криогенные применения) до +260 °C при стандартной металлоконструкции.

Экспертные рекомендации по применению

При подборе учитывайте OD и толщину стенки трубки 12 мм/1/2". Перед монтажом обеспечьте чистоту торца и соосность; трубку вставлять до упора в корпус. Начальная затяжка — до упора пальцами, затем повернуть гайку на рекомендованные производителем 1–1.25 оборота (для первичной обжимки) и контролировать на герметичность; при демонтаже и повторной сборке — короткий добор 1/4 оборота. Не допускайте перекоса и сварочных напряжений, избегайте многократной перетяжки (смена фэррулов при повторной установке). Проверяйте совместимость с рабочей средой и температурой, а также давление испытаний перед вводом в эксплуатацию.
