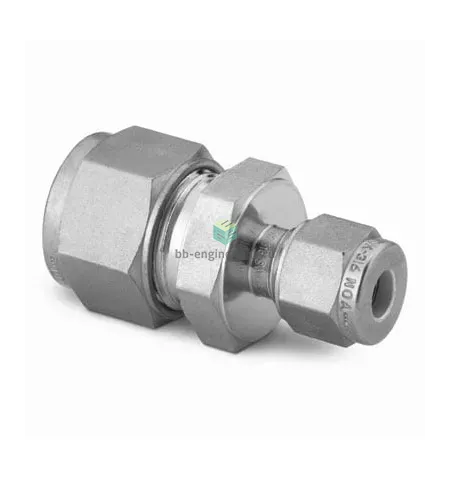

SS-12M0-6-8M Swagelok - Соединитель прямой обжимной 12-8 мм, нерж.

Назначение и принцип работы

Обжимной прямой соединитель для трубок 12→8 мм предназначен для герметичного присоединения металлических трубопроводов в контрольно-измерительных, технологических и лабораторных системах. Функционирует по принципу двухобжимного соединения: при затяжке гайки две конические обжимные втулки (ferrules) деформируются и создают уплотнение на внешней поверхности трубки, обеспечивая механическую фиксацию и утечко-устойчивое соединение без применения резьбовых седел или уплотнителей. Используется для переноса газов и жидкостей, подачи измерительных линий и сборки модульных участков трубопроводов.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (материал корпуса: сталь нержавеющая AISI 316), что обеспечивает коррозионную стойкость в агрессивных средах. Конструкция — обжим трубки с помощью двух обжимных колец и гайки, подключение каналов: 12 мм (трубка) и 8 мм (трубка). Уплотнение осуществляется механической деформацией втулок, резьбовое уплотнение отсутствует. Типичные эксплуатационные диапазоны для аналогичных обжимных фитингов Swagelok — давление до типично 6000 psi (≈414 bar) в зависимости от толщины стенки трубки и режима, температура эксплуатации примерно от −65 °C до +260 °C в зависимости от рабочей среды и уплотнительных материалов.

Экспертные рекомендации по применению

Подбирайте трубки с рекомендованной наружным диаметром 12 и 8 мм и достаточной толщиной стенки; перед монтажом торцы обтачиваются и фаскуются, снимаются заусенцы. Затягивайте гайку по инструкции производителя: первоначальная сборка — до упора втулок с последующим контролируемым допуском витков, избегайте перетягивания. При демонтаже проверяйте состояние обжимных колец — при деформации рекомендуется замена; избегайте применения при вибрациях без дополнительной фиксации. Перед вводом в эксплуатацию выполняйте гидравлическое/пневматическое испытание на герметичность.
