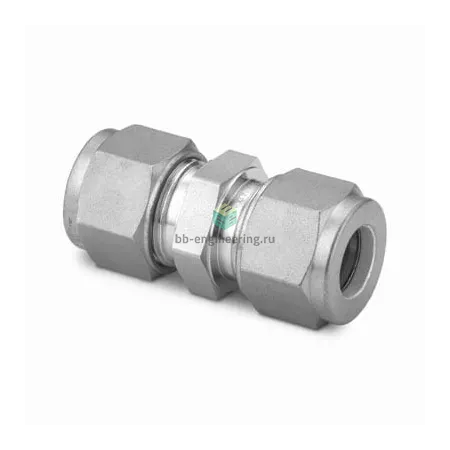

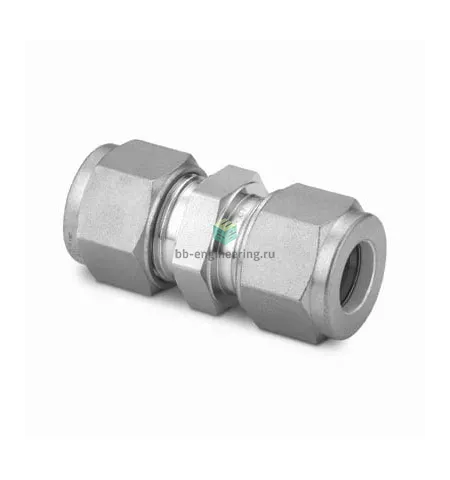

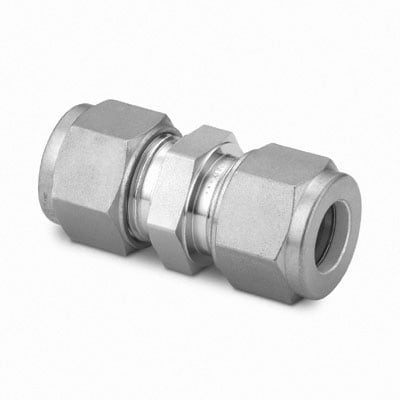

SS-12M0-6 Swagelok - Соединитель прямой обжимной 12 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель для трубок диаметром 12 мм предназначен для герметичного соединения линий измерения и технологических трасс в системах КИПиА, лабораториях и технологических установках. Работает по принципу двухколечкового обжима: гайка затягивает наружное и внутреннее обжимные кольца (double ferrule), которые фиксируют трубку и формируют металлометаллическое уплотнение без применения резьбовых уплотнителей. Обеспечивает надежную передачу жидкостей и газов (включая вакуумные и агрессивные среды) при высоких требованиях по утечкам и чистоте.

Ключевые особенности конструкции

Корпус из нержавеющей стали AISI 316 и соответствующие обжимные элементы обеспечивают коррозионную стойкость и совместимость с большинством технологических сред. Исполнение — соединитель прямой, обжим трубки с помощью двух обжимных колец и гайки; подключение для трубки Ø 12 мм. За счёт конструкции двух колец достигается высокая механическая прочность и повторяемость уплотнения. Тип уплотнения резьбы отсутствует (обжимное соединение). Типичные диапазоны эксплуатации — рабочие давления порядка сотен бар (в практических применениях до ≈400 бар, зависят от толщины стенки трубки) и температурный интервал от криогенных значений (≈−196 °C) до нескольких сотен °C (до ≈427 °C) при металлическом уплотнении и отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Подбирать по толщине стенки трубки и давлению: для высоких давлений важна правильная толщина и состояние трубки. Перед монтажом — ровный торец и снятые заусенцы, полная посадка трубки до упора в корпус. Затягивать согласно инструкции производителя: первоначально от руки, затем доворот ключом по рекомендованным шагам; избегать повторного многократного использования деформированных обжимных колец — при демонтаже заменить кольца. При вибрации предусмотреть опоры; после монтажа выполнить опрессовку или испытание на герметичность. В сомнительных режимах сверяться с технической документацией Swagelok для подтверждения рабочих давлений и температур.
