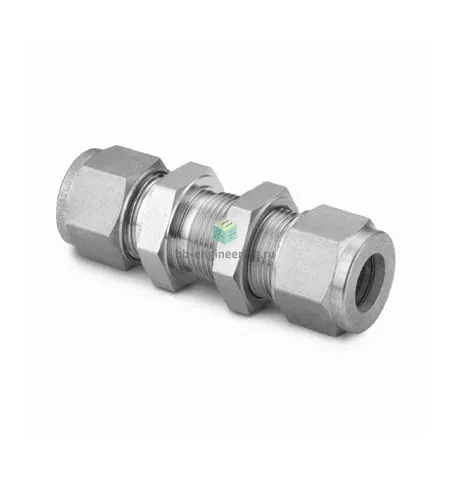

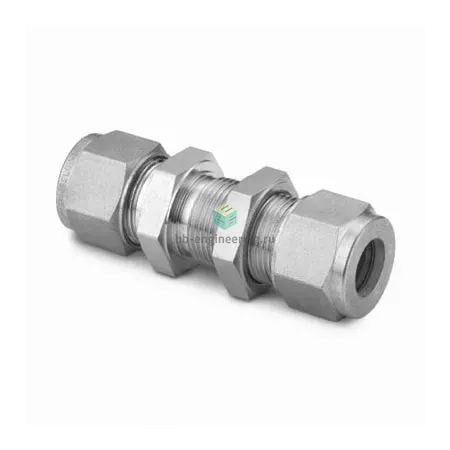

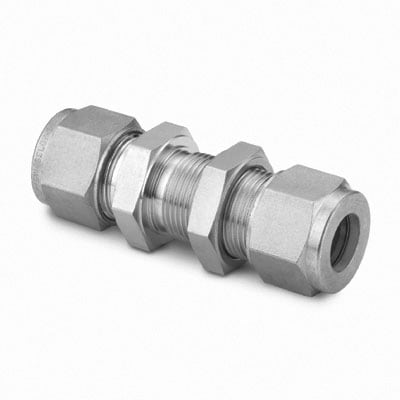

SS-12M0-61 Swagelok - Соединитель панельный обжимной 12 мм, нерж.

Назначение и принцип работы

Панельный соединитель обжимной для трубки 12 мм предназначен для ввода/вывода технологических линий через стенку шкафа или панели, обеспечивая герметичное металлическое соединение трубопровода снаружи и внутри панели. Работает по принципу двухобжимного соединения: вращением гайки две обжимные кольца (фронтальная и задняя) расходятся по конусу и формируют уплотнение на трубке 12 мм, исключая применение эластичных уплотнений в узле. Применим в сжатых газах, жидкостях и гидравлических системах, где требуется коррозионная стойкость и высокая чистота среды.

Ключевые особенности конструкции

Корпус и контактные элементы изготовлены из нержавеющей стали AISI 316 (материал корпуса: сталь нержавеющая AISI 316), что обеспечивает стойкость к коррозии и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки; форма фитинга — соединитель панельный. Отсутствие резьбовых уплотнений (Тип уплотнения резьбы: -) означает металл-металлическое уплотнение. В зависимости от толщины стенки трубки и исполнения рабочее давление может достигать ориентировочно сотен бар (вплоть до ≈690 бар / 10 000 psi для соответствующих комбинаций трубки/стенки); температурный диапазон при отсутствии уплотнителей ориентировочно от -196 °C до +400 °C — ориентируйтесь на спецификации Swagelok и материал трубки.

Экспертные рекомендации по применению

Монтаж выполнять с подготовленной, обрезанной и обезвоженной трубкой без заусенцев; полностью вставлять трубку до упора в фитинг. Затягивать гайку по рекомендациям производителя (обычно — до соприкосновения и далее фиксированное число оборотов при первом монтаже; уточнить для размера 12 мм в каталоге Swagelok). Избегать перетяжки и повторного многократного демонтажа обжимных колец — при демонтаже заменяйте кольца при наличии деформаций. Проверять соответствие трубки (внешний диаметр 12 мм и требуемая толщина стенки), совместимость среды и монтажный проем в панели согласно чертежу. При высоких давлениях и критичных средах проводить испытание на герметичность и выбирать материал корпуса AISI 316 для коррозионно-активных сред.
