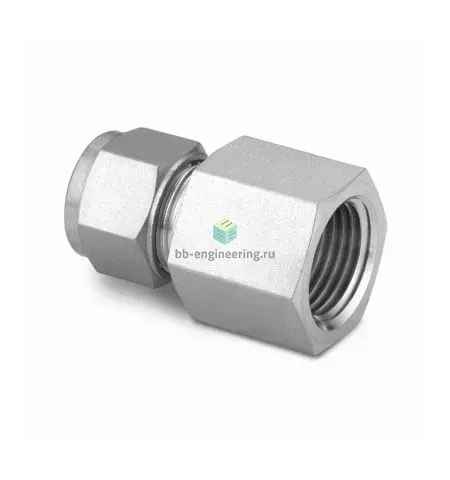

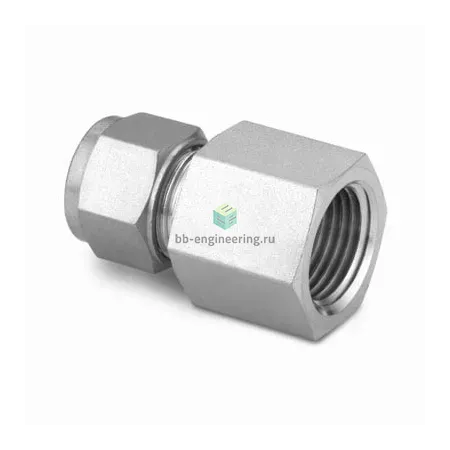

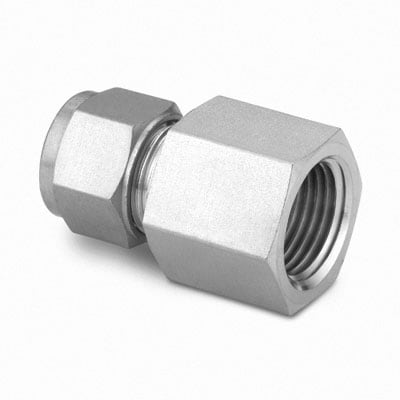

SS-12M0-7-8 Swagelok - Штуцер прямой с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Обжимной штуцер прямой с внутренней резьбой NPT1/2 — предназначен для перехода от резьбового присоединения к трубке Ø12 мм в технологических, гидравлических и газовых линиях. Принцип работы — герметичное механическое соединение трубки с помощью двухобжимной системы (две обжимные кольца + гайка), при которой кольца формируют плотное уплотнение на трубке, а резьбовая часть с уплотнением ФУМ-лентой обеспечивает внешнее резьбовое соединение по стандарту NPT1/2. Решает задачи уплотнения при давлениях типичных для промышленных систем и обеспечивает быстрый монтаж без сварки.

Ключевые особенности конструкции

Корпус и упорные элементы — нержавеющая сталь AISI 316, общая материаловая группа — нерж. сталь, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим двух колец и гайки; резьба NPT1/2 уплотняется ФУМ-лентой. Рабочие среды: жидкости, инертные и многие агрессивные газы. Ориентировочные эксплуатационные параметры: трубка Ø12 мм, типичные рабочие давления при комнатной температуре до сотен бар в зависимости от системы (практически — до ≈414 bar / 6000 psi для аналогичных обжимных систем), температурный диапазон эксплуатации материала от ≈-46 °C до +204 °C при отсутствии полимерных уплотнений.

Экспертные рекомендации по применению

Подбирайте штуцер с учётом толщины и материала трубки Ø12 мм и рабочего давления; для высоких давлений проверяйте допустимость применяемой трубки и момента затяжки. Перед монтажом нанесите ФУМ-ленту на NPT1/2 аккуратно, избегая попадания в трубопровод; при обжиме используйте момент по рекомендациям производителя для AISI 316, контролируйте положение первой и второй обжимных колец. Типичные ошибки: недостаточный заход трубки в фитинг, повторный многократный обжим без замены колец, чрезмерный крутящий момент на резьбе. Для агрессивных сред и высоких температур проверяйте совместимость с материалами и периодически инспектируйте герметичность.
