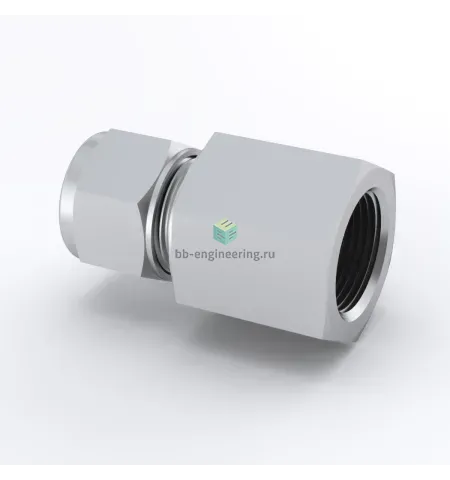

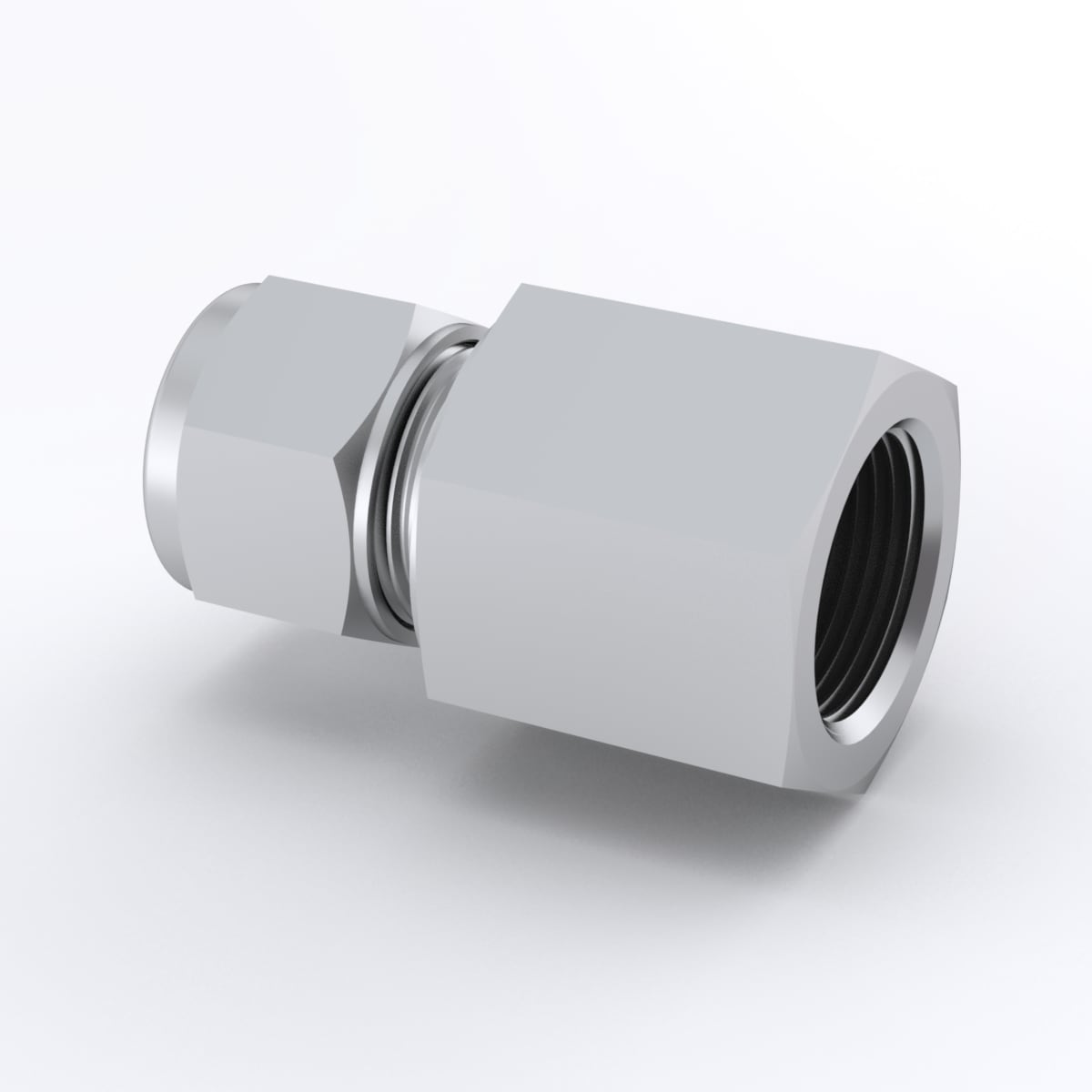

SS-12M0-7-M20X1.5RG Swagelok - Штуцер с внутр. резьбой под манометр обжимной M20x1.5-12 мм, нерж.

Назначение и принцип работы

Обжимной штуцер с внутренней резьбой M20x1.5 предназначен для подключения манометров и других контрольно-измерительных приборов к трубопроводам с трубкой Ø12 мм. Уплотнение резьбы выполняется прокладкой, размещённой по внутренней проточке, что обеспечивает герметичное присоединение прибора при измерениях жидкостей и газов. Конструкция с двумя обжимными кольцами и гайкой фиксирует трубку механически и обеспечивает плотное уплотнение под рабочим давлением, позволяя передавать сигнал давления при локальных и лабораторных установках, системах технологического контроля и гидравлике.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Соединение: канал 1 — внутренняя резьба M20x1.5 под манометр; канал 2 — присоединение трубки Ø12 мм методом обжима двумя конусными кольцами. Уплотнение резьбы — прокладка в внутренней проточке (металлическая или эластомерная в зависимости от комплектации). Рабочие среды: воздух, технические и инертные газы, вода, масла и многие агрессивные среды (с учётом совместимости уплотнения). Рабочее давление определяется толщиной стенки трубки и условиями эксплуатации; для типичных трубок Ø12 мм при правильном монтаже — сотни бар в статическом режиме. Температурный диапазон зависит от типа прокладки: металлическое уплотнение — высокотемпературное, эластомерное ограничено характеристиками материала.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту торца и отсутствие задиров, отрезать трубку перпендикулярно и снять фаску. Соблюдать процедуру обжима и уплотнения производителя: центрирование трубки, последовательное затяжение гайки до контакта колец и окончательная доводка по регламенту Swagelok. Не использовать герметики в резьбу вместо штатной прокладки; избегать перетяжки — это может деформировать колец и снизить герметичность. После установки провести испытание на течь при рабочем давлении. При подборе учитывать состав среды и температуру для выбора типа прокладки и материала трубки.
