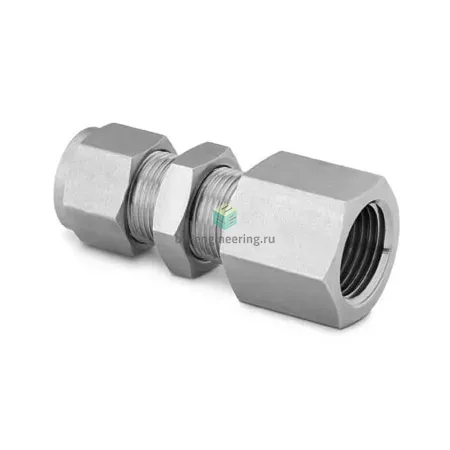

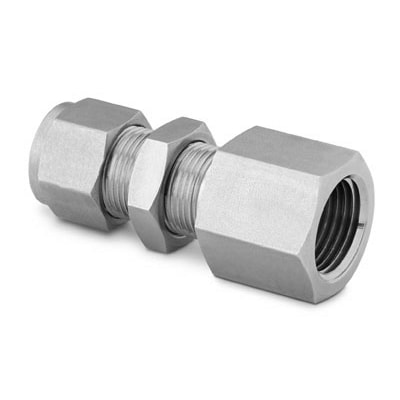

SS-12M0-71-8 Swagelok - Соединитель панельный с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Панельный соединитель с внутренней резьбой NPT1/2 и обжимным присоединением под трубку 12 мм предназначен для подвода/отвода рабочих сред в приборных щитах, распределительных панелях и технологических линиях. Конструкция двухобжимного соединения обеспечивает герметичность и съёмность трубопровода без сварки: трубка вставляется до упора, обжимается двумя кольцами и гайкой, резьма NPT герметизируется ФУМ-лентой. Изделие решает задачи присоединения нержавеющей трубки к резьбовым портам при высоких требованиях к чистоте и коррозионной стойкости.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают стойкость к агрессивным средам и температурному диапазону примерно от −65 до +260 °C при корректном подборе уплотнений. Исполнение — двухобжимное (two-ferrule) Swagelok с самоуплотняющимися обжимными кольцами; резьба NPT1/2 уплотняется ФУМ-лентой. Рабочие среды — азот, воздух, инертные газы, многие жидкости и коррозионно-активные среды; допустимое рабочее давление зависит от толщины стенки трубки и условий системы и определяется по таблицам производителя (в инженерных приложениях — порядка сотен бар при соответствующей трубке).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистоту и отсутствие заусенцев на торце трубки 12 мм, вставлять до упора и выполнять обжим по рекомендуемой последовательности производителя. На цилиндрические NPT-резьбы применять ФУМ-ленту в направлении закручивания (3–5 витков), избегать перетягивания — это может сорвать резьбу или деформировать обжим. Подбирать трубку по прочности и толщине стенки под требуемое давление, проверять герметичность давлением при приёмочных испытаниях. Для обслуживания использовать оригинальные обжимные кольца и гайки Swagelok и при необходимости заменять при повторных демонтажах.
