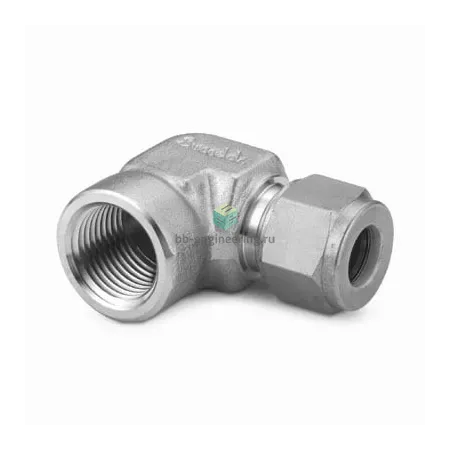

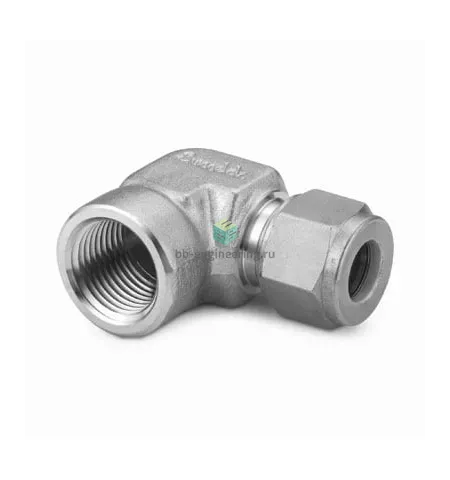

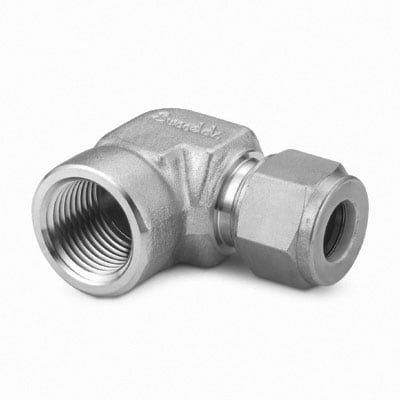

SS-12M0-8-4 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1/4-12 мм, нерж.

Назначение и принцип работы

Угловой обжимной штуцер с внутренней резьбой NPT1/4 и присоединением под трубку Ø12 мм предназначен для перехода от резьбового ответного соединения к линии из твердой трубки в системах технологической арматуры, газо- и жидкостных коммуникациях. Работает по принципу двухобжимного соединения: при затяжке гайки две обжимные втулки (ferrule) пластично садятся на трубку, формируя герметичное металлическое уплотнение; резьбовое соединение герметизируется ФУМ-лентой. Конструкция обеспечивает высокую герметичность при давлении, типичном для комплектов Swagelok для трубок Ø12 мм, и пригодна для пневматических, гидравлических и технологических сред.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316; общая нержавеющая конструкция обеспечивает коррозионную стойкость для воды, нефтепродуктов, инертных и многих агрессивных сред. Подключения: канал 1 — внутренний NPT1/4 с герметизацией ФУМ-лентой, канал 2 — трубка Ø12 мм с двухколецовой обжимной системой и гайкой. Диапазон рабочего давления зависит от материала и толщины стенки трубки; при нормальной толщине стенки для Ø12 мм практические значения давления соответствуют типовым характеристикам обжимных систем Swagelok (сотни бар при комнатной температуре). Температурный диапазон определяется средой и герметизацией (металлическое уплотнение допускает низкие и высокие температуры; PTFE-ФУМ до ~+250 °C).

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки и рабочее давление; для сборки — предварительно завинтить гайку вручную, затем затянуть ключом на рекомендованные Swagelok величины (обычно ~1–1,25 оборота после прижима), избегая перетяжки. Наносить ФУМ-ленту по направлению резьбы (3–4 слоя). При повторном демонтаже оценивать состояние обжимных колец и при деформации заменять их; не применять в агрессивных средах, несовместимых с AISI 316 или PTFE без дополнительной проверки. Контролируйте уплотнение пробойником или методом опрессовки при монтаже и после сервисных работ.
