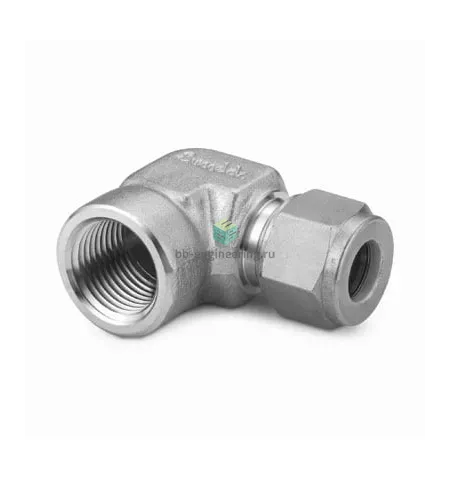

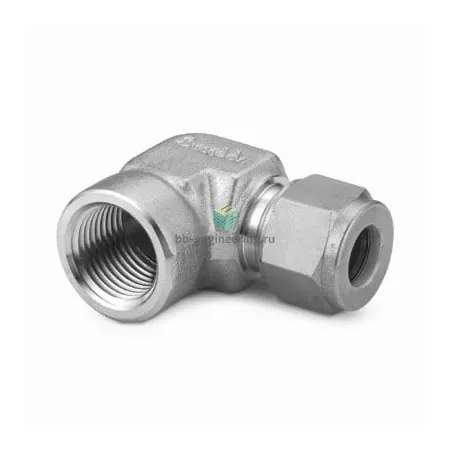

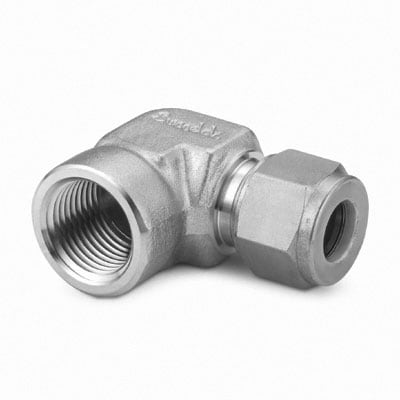

SS-12M0-8-8 Swagelok - Штуцер угловой с внутр. резьбой обжимной NPT1/2-12 мм, нерж.

Назначение и принцип работы

Угловой штуцер с внутренней резьбой NPT1/2 и обжимным подводом для трубки 12 мм предназначен для коммутации гидравлических и пневматических линий в приборных и технологических системах. Применяется в системах КИПиА, лабораторных разводках, установках химической и нефтегазовой промышленности для перехода с резьбового трубопровода на 12 мм трубку. Соединение реализует герметизацию резьбы с помощью ФУМ-ленты и уплотнение обжатием двух обжимных колец и гайки: при завинчивании гайки вторичная (задняя) и первичная (передняя) оправки деформируют трубку, формируя металлокерметичное уплотнение, устойчивое к вибрации и давлению.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов выполнены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Подключения: канал 1 — резьба NPT1/2 (требует ФУМ-ленты для резьбового уплотнения), канал 2 — трубка Ø 12 мм. Исполнение с двумя обжимными кольцами даёт повторяемую герметизацию для рабочих давлений от вакуума до нескольких сотен бар (типично до ~400 бар при использовании рекомендованной трубки и стенки). Рабочая температура зависит от среды: ориентировочно от −196 °C (криогенные приложения) до +400 °C, при этом пределы зависят от среды и применяемых уплотнений.

Экспертные рекомендации по применению

Подбирайте трубку из нержавеющей стали 316 с рекомендованной толщиной стенки по давлению; перед обжатием обеспечьте чистую торцовую кромку и правильную глубину посадки. Нитевое соединение NPT уплотняйте ФУМ-лентой, избегайте избыточного слоя. Монтаж выполнять ключом по инструкции производителя: завести гайку до соприкосновения, затем осуществить доборный поворот до полной зажимающей посадки; не перетягивать, чтобы не повредить трубку и оправки. При пуске проверяйте герметичность методом контроля давлением/спрейом или газовым тестом (гелий/сниффер). Избегайте многократной сборки без осмотра и замены деформированных обжимных колец.
