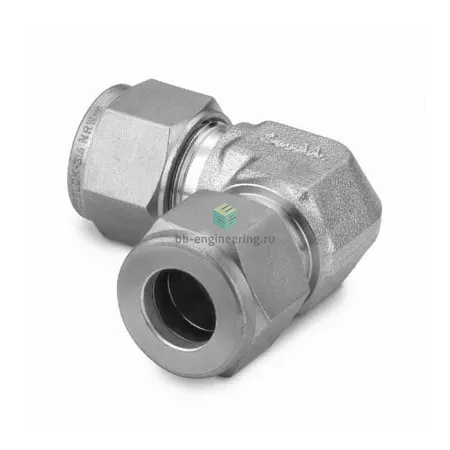

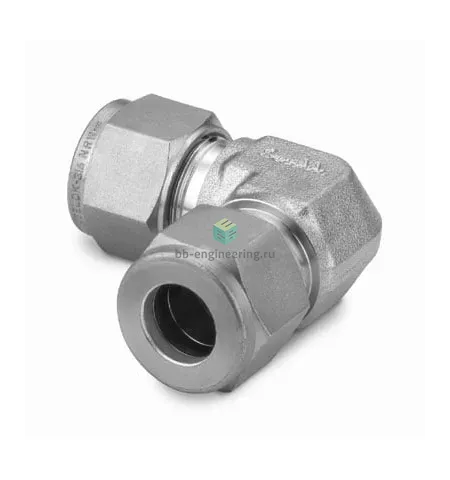

SS-12M0-9 Swagelok - Соединитель угловой обжимной 12 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель Swagelok SS-12M0-9 предназначен для создания уплотнённых разводок трубок Ø12 мм в технологических и измерительных системах (инструментировка, гидравлика, газовая и химическая магистрали). Двухобжимная конструкция с двумя обжимными кольцами и гайкой обеспечивает механическое зажатие трубки и герметизацию по принципу осевого смещения и упора обжимных колец, без применения резьбовых уплотнителей. Конфигурация 90° позволяет компактно изменить направление трассы при минимальных гидравлических потерях.

Ключевые особенности конструкции

Корпус и фурнитура выполнены из нержавеющей стали AISI 316, обобщённый материал — сталь нержавеющая; используются два металлических обжимных кольца и гайка для надёжного уплотнения трубки Ø12 мм. Отсутствие резьбовых уплотнителей повышает термостойкость и химическую стойкость. Приемлемые рабочие среды: азот, воздух, инертные и активные технологические среды, жидкости и масла. Ориентировочный диапазон рабочих давлений для подобных двухфурнитурных фитингов — до ~6000 psi (≈413 бар) в зависимости от толщины стенки трубки; температурный диапазон ориентировочно от −196 °C до +400 °C с учётом применяемых уплотнений и среды.

Экспертные рекомендации по применению

Для надёжной работы соблюдайте подготовку трубки: прямая, обрезана перпендикулярно, без заусенцев; вставьте трубку до упора в корпус, затяните гайку от руки, затем дополнительно 1–1,25 оборота (при необходимости для больших диаметров — до 1,5 оборота) по рекомендациям производителя. Не используйте повторно деформированные обжимные кольца; при повторном монтаже заменяйте кольца и проверяйте герметичность. Избегайте перекосов и ударных нагрузок на стыки, контролируйте совместимость среды с AISI 316 при содержании хлоридов и при высоких температурах.
