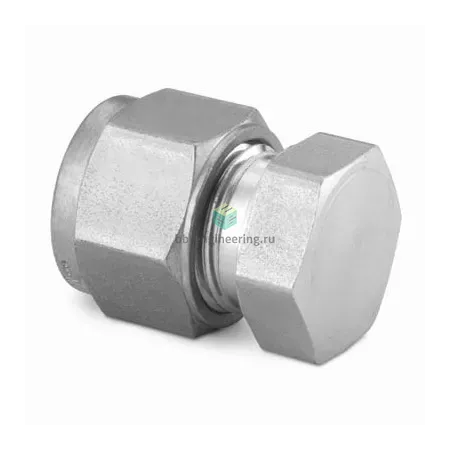

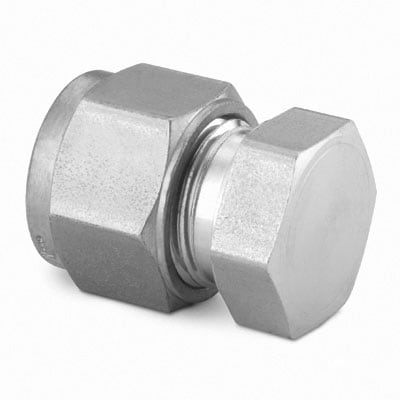

SS-12M0-C Swagelok - Заглушка на трубку обжимная 12 мм, нерж.

Назначение и принцип работы

Обжимная заглушка на трубку для подключения 12 мм предназначена для герметичного перекрытия технологических линий и отводов в системах КИПиА, гидравлики, пневматики, лабораторных и газовых разводок. Функционирует по принципу двухобжимного соединения: при затяжке гайки переднее и заднее обжимные кольца (ferrules) создают уплотнение и фиксируют трубку, обеспечивая металлический контакт, удержание и герметичность без применения резьбовых уплотнителей. Корпус и весь контактный металл изготовлены из нержавеющей стали AISI 316, что позволяет применять изделие для агрессивных и коррозионно-опасных сред.

Ключевые особенности конструкции

Конструкция: корпус, гайка и комплект из двух обжимных колец; материал корпуса — нержавеющая сталь AISI 316, обобщённо — сталь нержавеющая. Подключение по наружному диаметру трубки 12 мм. Двухобжимная схема обеспечивает надёжное металлическое уплотнение и повторную сборку при соблюдении требований производителя. Рабочие среды: жидкости, газы, пар, вакуум и агрессивные среды при совместимости с AISI 316. Температурный диапазон для металлического уплотнения ориентировочно от −196 °C до +427 °C; допустимое рабочее давление зависит от толщины стенки трубки и конкретной системы — уточняется по справочным таблицам Swagelok.

Экспертные рекомендации по применению

Подбирайте по точному наружному диаметру 12 мм и по толщине стенки трубки; торцевать и удалять фаски так, чтобы край был прямым и чистым. При сборке затяните гайку вручную до упора, затем поверните на рекомендованный оборот по инструкции изготовителя (типично ~1–1,25 оборота для двухобжимных фитингов) либо используйте момент затяжки по таблице Swagelok. Избегайте повторного многократного использования одних и тех же колец при критическом давлении. Для кислородных и особо чувствительных сред требуются очистка и специальные процедуры монтажа. Перед вводом в эксплуатацию проведите проверку на герметичность и контролируйте состояние уплотнения при циклических нагрузках.
