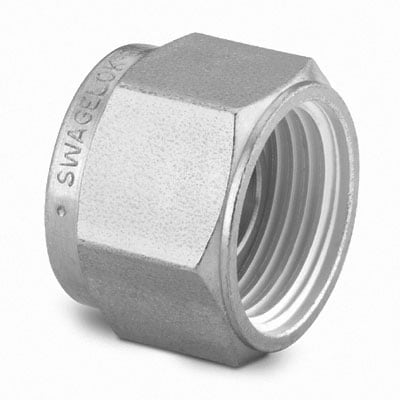

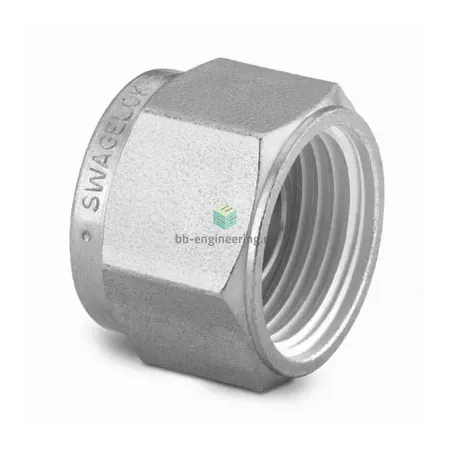

SS-12M0-P Swagelok - Заглушка в обжимной фитинг 12 мм, нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг предназначена для герметичного перекрытия отводов и концевых ответвлений в трубных системах 12 мм OD, где требуется надежное инструментальное соединение. Механизм герметизации реализован не резьбовым уплотнением (тип уплотнения резьбы — отсутствует), а двухкольцевым обжимом: гайка затягивает две обжимные кольца (ferrules), которые пластически деформируются, образуя металло‑металлическое уплотнение с трубкой. Применяется в КИПиА, лабораторных магистралях, газовых и жидкостных линиях, обеспечивает минимальные утечки при рабочем давлении порядка единиц сотен бар (типично до ≈400 бар / ≈6000 psi для типичных условий и профессиональных монтажных исходных труб), при диапазоне температур от криогенных значений (≈−196 °C) до порядка +400 °C в зависимости от среды и уплотнительных материалов.

Ключевые особенности конструкции

Корпус выполнен из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с нержавеющими трубками 12 мм. Конструкция — стандартная двухобжимная (две обжимные кольца + гайка) Swagelok, уплотнение — металло‑металлическое за счёт деформации ferrules, без дополнительных резьбовых уплотнителей. Подходит для газов и жидкостей, в том числе инертных и гидравлических сред; рабочие параметры зависят от толщины стенки трубки и условий эксплуатации. Изделие соответствует промышленным требованиям по контролю утечек и повторяемости сборки.

Экспертные рекомендации по применению

Резать трубку перпендикулярно, удалять задиры и калибровать посадочную поверхность; обеспечить полное входное положение трубки до упора в седло фитинга. Затягивать гайку по рекомендованной процедуре производителя (ручное предварительное затяжение и заданное число оборотов или момент), не применять избыточный момент — это частая причина деформации и потери герметичности. Не рекомендуется многократно повторно использовать обжимные кольца; при повторном монтаже ставить новые ferrules и гайку. После монтажа выполнять контрольную опрессовку и проверку на утечки. При высоких температурах, агрессивных средах или вибрации подбирать соответствующий материал трубки и контролировать состояние поверхности.
