SS-12M0-R-6 Swagelok - Переходник прямой обжимной 12 мм-3/8", нерж.

Назначение и принцип работы

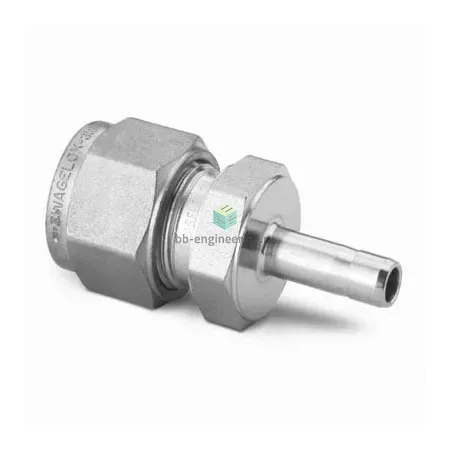

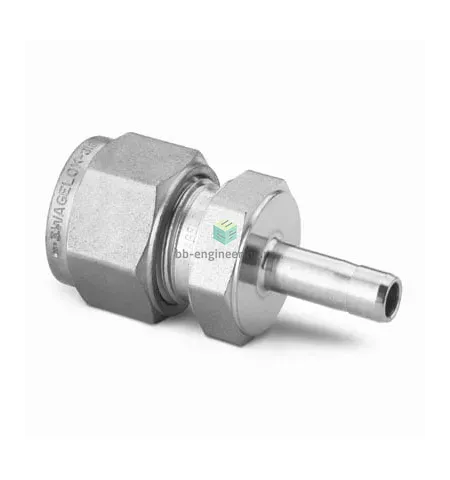

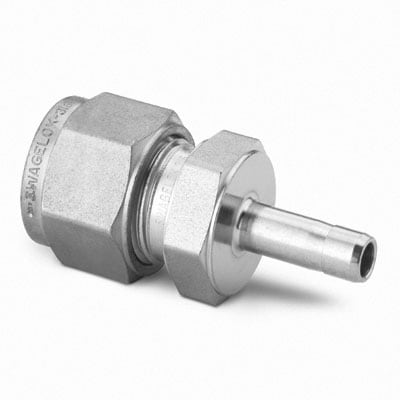

Прямой втулочный переходник Swagelok SS-12M0-R-6 предназначен для соединения трубки Ø12 мм с посадкой под 3/8″ втулку в технологических и измерительных магистралях. Работает по принципу двухколечного (две обжимные втулки + гайка) компрессионного уплотнения: при затяжке гайки задняя и передняя втулки формируют герметичную распорную посадку на трубке, обеспечивая утечкоустойчивое соединение в диапазоне от вакуума до высоких рабочих давлений (в зависимости от толщины стенки трубки — типично до 400 бар / ≈5 800 psi при корректной сборке).

Ключевые особенности конструкции

Корпус и все рабочие элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с агрессивными средами (инертные газы, вода, нефтехимические продукты). Конструкция — обжим трубки двумя обжимными кольцами и гайкой; уплотнения резьбы не применяются. Рабочий температурный диапазон ориентировочно от −196 °C до +400 °C в зависимости от среды и уплотнительного материала трубки. Конструкторские преимущества: высокая повторяемость уплотнения, возможность применения в вакуумных и гидравлических системах, совместимость с метрической трубкой 12 мм и адаптацией под 3/8″.

Экспертные рекомендации по применению

Подбирайте трубку с требуемой толщиной стенки и термообработкой; торец трубки должен быть ровным и без заусенцев, вставлять до упора. Стандартная затяжка — гайка доводится до упора вручную, затем дополнительно 1¼ оборота (следовать инструкции Swagelok и учитывать размер). При повторной сборке заменяйте втулки/кольца по рекомендации производителя; избегайте перекрутки и чрезмерной силы, контролируйте утечки пробным давлением и тестом на гелий/азот. Не эксплуатировать при температурах и давлениях выше указанных для конкретной системы; согласовывать материалы при контакте с агрессивными средами.
