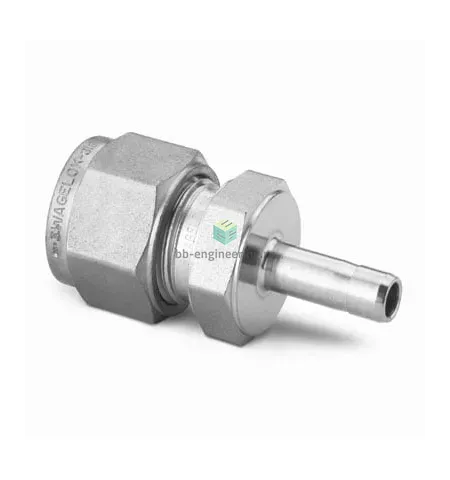

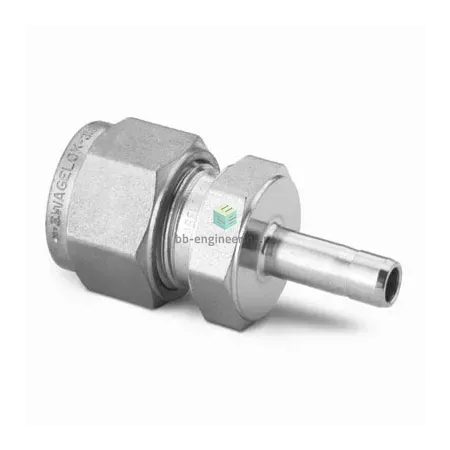

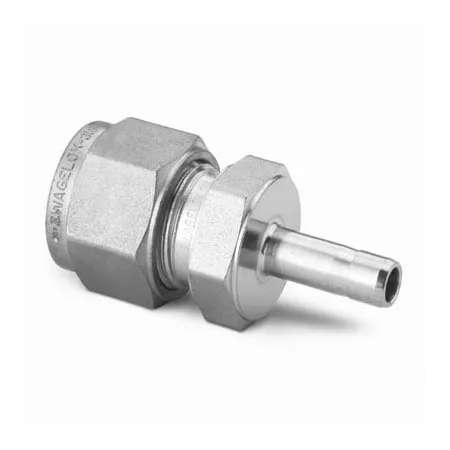

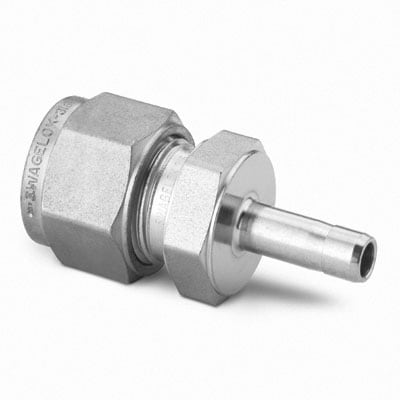

SS-12M0-R-8 Swagelok - Переходник прямой обжимной 12 мм-1/2", нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok SS-12M0-R-8 предназначен для герметичного соединения трубки Ø12 мм с переходной втулкой 1/2″ в технологических линиях для газов и жидкостей (инструментальная разводка, аналитика, вакуумные системы, пневмо- и гидросхемы низкой и средней мощности). Принцип работы — механическое обжатие двух обжимных колец (двухфланцевая система) при затяжке гайки, что обеспечивает уплотнение без применения резьбовых уплотнений и снижает вероятность утечки в зоне перехода диаметров.

Ключевые особенности конструкции

Корпус и комплектующие выполнены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Конструкция — обжим трубки двумя кольцами и гайкой; форма — переходник прямой втулочный. Рабочие среды: аргон, азот, воздух, вода, масла, инертные и многие химические среды. Типичные эксплуатационные диапазоны зависят от трубки и условий, но при правильном подборе трубки и стенки возможна работа при давлениях до сотен бар (в отдельных случаях до 689 bar / 10 000 psi по данным производителя) и температурах примерно от −60 °C до +400 °C.

Экспертные рекомендации по применению

Перед монтажом обеспечить ровный отрез и снятие фаски, очистить торец; вставить трубку до упора в корпус и затянуть гайку согласно рекомендациям Swagelok (следовать заводским значениям момента или числу оборотов после «на пальцах»). Не использовать дефектную трубку или неправильно подобранную толщину стенки. Избегать повторного многоразового обжатия на одном месте, следить за вибрацией и термоциклированием; при критичных системах применять динамометр и проверять герметичность испытанием по давлению.
