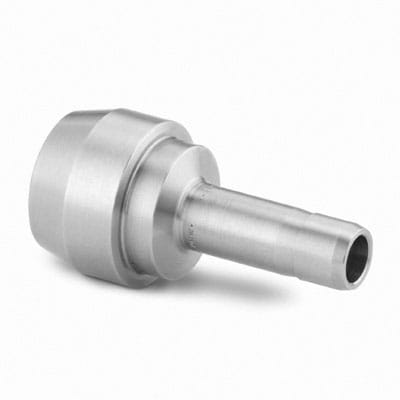

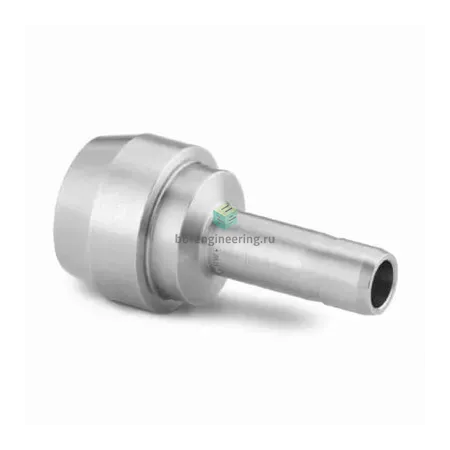

SS-12M1-PC-10M Swagelok - Соединитель прямой втулочный обжимной 12-10 мм, нерж.

Назначение и принцип работы

Соединитель прямой втулочный обжимной для перехода 12→10 мм предназначен для герметичного соединения трубок в системах инструментальной арматуры, технологических линиях и газовых магистралях. Конструкция двухобжимного типа обеспечивает уплотнение за счёт взаимодействия передней и задней втулок (ferrule) и гайки: при затяжке втулки сжимаются на наружной поверхности трубки, создавая металлическое уплотнение, стойкое к вибрации и циклическим нагрузкам. Применим для сред газов и жидкостей, вакуума и инертных агентов; типичные рабочие диаметры — канал 1: 12 мм (втулка), канал 2: 10 мм (втулка).

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость и совместимость с агрессивными средами. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки, без резьбового уплотнения. Для указанных диаметров при использовании рекомендованных трубок рабочее давление может достигать порядка 6000 psi (≈413 бар) в зависимости от толщины стенки трубки; ориентировочный температурный диапазон эксплуатации — от криогенных значений до +260 °C (фактический диапазон определяется материалом трубки и средой). Подходит для аналитических линий, гидравлики низкого и высокого давления, систем отбора проб.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отсечённую трубку без задиров; соблюсти рекомендуемую глубину вставки и момент затяжки гайки по таблицам Swagelok для 10/12 мм трубок. Не допускать повторного использования деформированных втулок; при демонтаже заменить комплект втулка+гайка при сомнении в целостности уплотнения. Контролировать утечки пробным методом (мыльный раствор, гелий/Mass‑спектрометр) и учитывать тепловое расширение и вибрации — использовать опоры и компенсаторы. Для агрессивных сред и критичных давлений сверять расчёт с заводскими паспортными таблицами и подбирать толщину стенки трубки согласно требуемому рабочему давлению.
