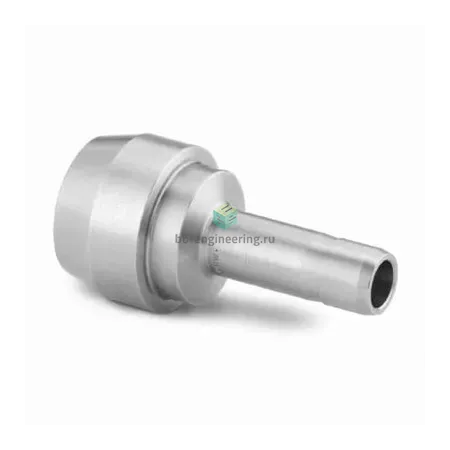

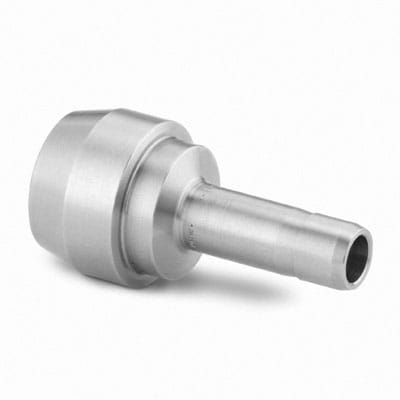

SS-12M1-PC-6M Swagelok - Соединитель прямой втулочный обжимной 12-6 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель Swagelok предназначен для герметичного соединения металлических капиллярных и технологических трубок диаметром 12 мм → 6 мм в линиях измерений, газо- и жидкостных проброзборов и системах КИПиА. Конструкция со втулками (ferrules) и гайкой обеспечивает уплотнение методом обжатия двух обжимных колец на трубке — при затяжке гайки задняя и передняя втулки создают металлометаллическое или металлоэластичное уплотнение без резьбовых уплотнителей. Применяется в системах от вакуума до высоких давлений; рабочие параметры зависят от материала и толщины стенки трубки, типично — до сотен бар при комнатной температуре для AISI 316 труб.

Ключевые особенности конструкции

Корпус и фасонные элементы изготовлены из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с кислотами, солёными растворами и гидрокарбонами. Тип конструкции: обжим трубки с помощью двух обжимных колец и гайки; подключение: 12–6 мм (канал 1 — 12 мм втулка, канал 2 — 6 мм втулка). Уплотнение резьбы отсутствует (упор на обжимные втулки). Диапазон температур эксплуатации зависит от среды и уплотнителей — от криогенных значений до нескольких сотен °C; допустимое давление определяется комбинацией диаметра и стенки трубки и часто достигает сотен бар для корректно подобранных труб.

Экспертные рекомендации по применению

Перед монтажом очистите и обторцуйте трубку, снимите фаски и удалите заусенцы; трубка должна быть вставлена до упора во втулку. Затяжка: довести гайку до упора пальцами, затем повернуть на рекомендованные производителем ≈1¼ оборота (контролировать момент затяжки при серийной установке). Избегайте повторных многоразовых сборок одной и той же втулки — при частой разборке используйте запасной комплект втулок. Проверяйте толщину стенки труб (минимальная рекомендованная для обеспечения давления и герметичности) и выполняйте гидростатические или пневматические испытания при 1,3× рабочее давление. Особые режимы: высокая температура, вибрация и пульсации давления требуют периодической проверки затяжки и герметичности.
