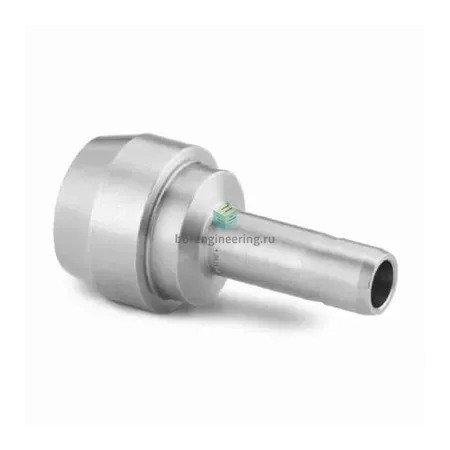

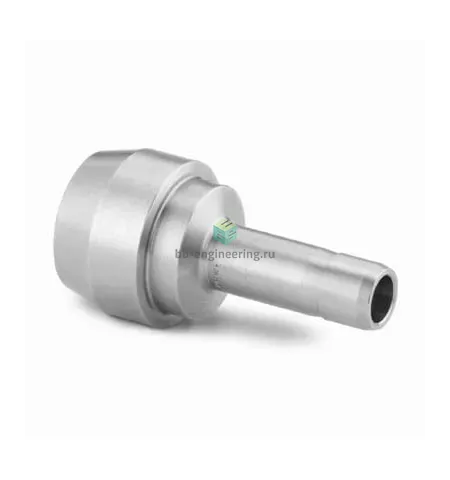

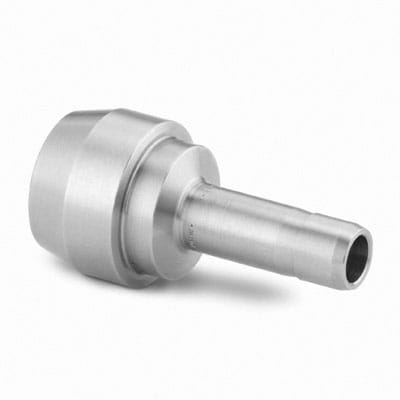

SS-12M1-PC-8M Swagelok - Соединитель прямой втулочный обжимной 12-8 мм, нерж.

Назначение и принцип работы

Прямой втулочный обжимной соединитель Swagelok предназначен для надёжного перехода между трубками Ø 12 мм и Ø 8 мм в технологических и приборных линиях (газ, жидкость, сжиженные среды, вакуум). Конструкция двухобжимного типа с гайкой и двумя обжимными втулками обеспечивает механическое уплотнение трубки за счёт осевого смещения втулок на калибрируемой поверхности — без применения резьбовых уплотнений. Корпус и детали из нержавеющей стали AISI 316 гарантируют коррозионную стойкость и совместимость с широким спектром рабочих сред; типичная область применения — КИПиА, лабораторные гидросистемы и аналитические трубопроводы, где требуются герметичные соединения при диаметрах каналов 12 мм → 8 мм.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь (AISI 316), двухобжимная схема исключает необходимость применения герметиков на резьбе. Уплотнение обеспечивается металлическим контактом втулок с трубкой; это повышает стойкость к высоким давлениям и температурам по сравнению с мягкими уплотнениями. Рабочие среды: нейтральные и агрессивные жидкости и газы, масло, вода, инертные среды; пределы рабочих давлений зависят от толщины стенки трубки и условий монтажа — типично в диапазоне сотен бар (уточняйте по паспорту изделия). Температурный диапазон определяется материалом трубки и уплотнений; для AISI 316 при металлическом контакте возможна эксплуатация в широком интервале температур, при этом для экстремальных режимов требуется спецификация производителя.

Экспертные рекомендации по применению

Подбирайте соединитель строго по наружным диаметрам 12 мм и 8 мм и по толщине стенки трубки, используйте рекомендованные Swagelok втулки. Подготовка — ровная обрезка и удаление задиров; сборка — завернуть гайку от руки, затем затянуть на рекомендованный шаг (первичная сборка: ≈1¼ оборота после нажатия от руки согласно инструкции производителя), контроль герметичности — испытание азотом/гелием. Не допускайте повторного многократного использования обжимных втулок при повторном монтаже; избегайте перегрева и ударных нагрузок на фитинг. При сомнениях по рабочему давлению или агрессивности среды сверяйтесь с техническим паспортом Swagelok.
