SS-12M1-PC Swagelok - Соединитель прямой втулочный обжимной 12 мм, нерж.

Назначение и принцип работы

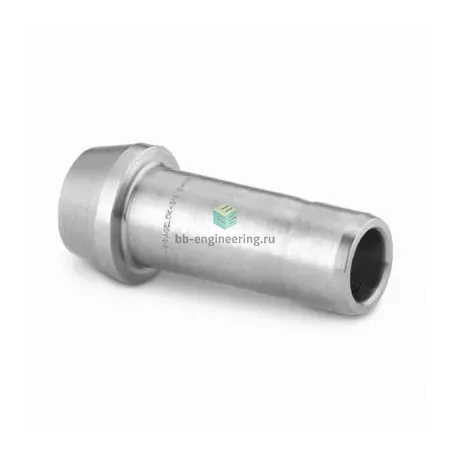

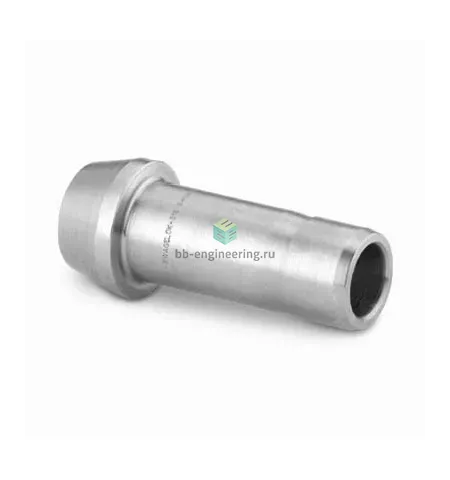

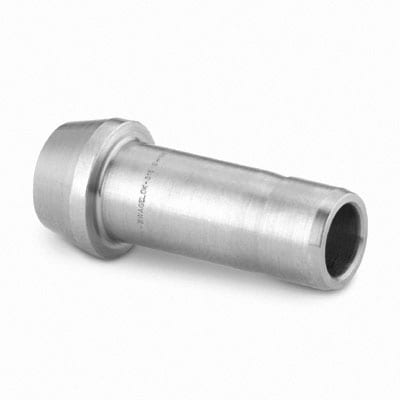

Прямой обжимной соединитель для трубки Ø 12 мм предназначен для герметичного соединения в контрольно-измерительных, аналитических и технологических линиях. Конструкция с двумя обжимными кольцами обеспечивает металлическое уплотнение «металл по металлу» без применения резьбовых уплотнений, что минимизирует утечки при высоких давлениях и обеспечивает повторяемость характеристик при монтаже и демонтаже. Типичные области применения — установки сбора проб, трубопроводы подачи газов и жидкостей, монтаж манометрических и аналитических систем; рабочие режимы — от низких вакуумов до высоких давлений (производители Swagelok приводят рабочие давления до сотен бар при корректном подборе размера и материала) и умеренно высоких температур.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общий материал — нержавеющая сталь, что обеспечивает хорошую коррозионную стойкость в агрессивных средах и при морских условиях. Исполнение — прямой соединитель втулочный с двумя обжимными кольцами и гайкой, без резьбового уплотнителя; уплотнение формируется за счёт уплотнительной и захватной втулок. Соединитель совместим с газами, жидкостями и растворами, типичные диапазоны эксплуатации (в реальных системах) — до сотен бар и температурно-конструктивно порядка −65 °C…+427 °C для металлического уплотнения; точные пределы зависят от диаметра трубки, толщины стенки и условий среды.

Экспертные рекомендации по применению

При подборе учитывайте Ø 12 мм и требуемое давление — сверяйтесь с таблицами производителя для конкретной комбинации трубка/толщина стенки. Перед сборкой трубку нужно обрезать перпендикулярно, снять кромки и вставить до упора; сначала затянуть гайку вручную, затем окончательную зачеканку выполнять инструментом по рекомендациям Swagelok (следовать моментам/числу оборотов для данного размера). Избегайте повторного использования деформированных втулок, не допускайте перекосов и перекручивания при сборке. После монтажа провести гидропневматическую пробу и контроль на утечки. Для агрессивных сред и повышенных температур предпочитайте AISI 316 и регулярно проверяйте состояние уплотнений и поверхности корпуса.
