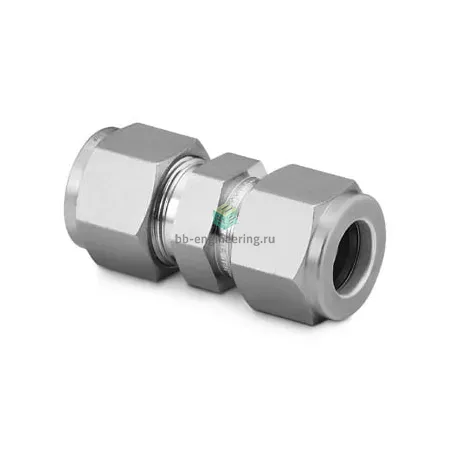

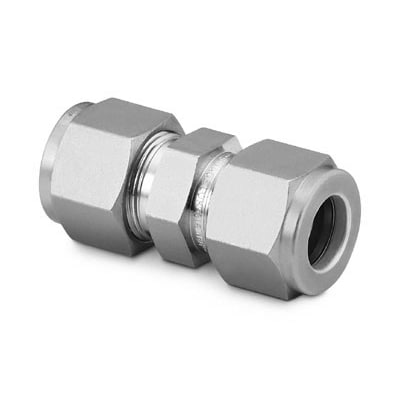

SS-1410-6 Swagelok - Соединитель прямой обжимной 7/8", нерж.

Назначение и принцип работы

Прямой обжимной соединитель Swagelok SS-1410-6 предназначен для герметичного соединения трубок с наружным диаметром 7/8" (22,225 мм) в технологических, аналитических и гидравлических линиях. Конструкция решает задачи транспорта агрессивных и нейтральных сред (газы, жидкости, пар) при повышенных требованиях по герметичности. Принцип работы — механическое уплотнение металл-металл: при затяжке гайки две обжимные кольца смещаются и формируют уплотнительную и фиксирующую посадку вокруг трубки без применения резьбового уплотнения.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316; общая материальнная группа — сталь нержавеющая. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (two-ferrule system), отсутствие отдельного резьбового уплотнения. Фитинг совместим с трубками 7/8" OD; рабочие среды — коррозионно-агрессивные среды, сжатые газы, гидравлические жидкости и технологические среды. Типичные эксплуатационные диапазоны для металлического уплотнения из AISI 316 — рабочее давление, зависящее от толщины стенки трубки и режима, достигает порядков сотен бар (в типичных системах — до нескольких сотен бар), рабочая температура — от примерно −60 °C до +400 °C (зависит от доп. уплотнений и материала трубки).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровно отрезанную и фасонную трубку OD 7/8" (22,225 мм), удалить заусенцы и вмятины; полностью ввести трубку до упора в корпус фитинга. Затягивать согласно инструкции производителя: сначала от руки до упора, затем дополнительное число оборотов (типично 1–1,5 оборота) или момент по таблице Swagelok. Проверять состояние обжимных колец при разборке — при видимых дефектах заменять. Избегать перекосов и сверхзатяжки; после монтажа провести опрессовку и проверку на утечки при рабочем давлении. Для агрессивных сред и критичных режимов учитывать совместимость материала AISI 316 с рабочей средой и температурой.
