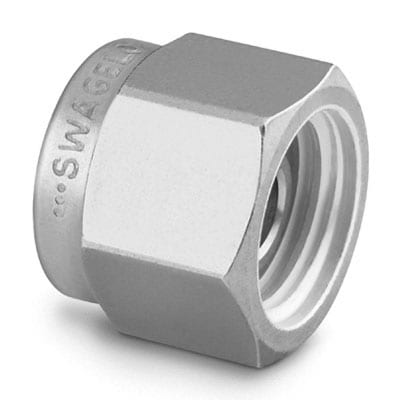

SS-1410-P Swagelok - Заглушка в обжимной фитинг 7/8", нерж.

Назначение и принцип работы

Заглушка в обжимной фитинг Swagelok SS-1410-P предназначена для герметичного перекрытия трубопроводов и отвода измерительных ответвлений в системах под давлением, применяемых в химии, энергетике и системах КИПиА. Подключение рассчитано под трубку 7/8″ (22,225 мм); конструкция с двумя обжимными кольцами и гайкой формирует металлометаллическое уплотнение, а тип уплотнения резьбы отсутствует (тип уплотнения — через обжим). При установке передняя и задняя оправы зажимают стенку трубки, обеспечивая повторяемую высоконадежную герметизацию для жидких и газовых сред.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, общее материаловое исполнение — нержавеющая сталь, что обеспечивает коррозионную стойкость в агрессивных средах. Функционирование опирается на двухорфанное обжимное уплотнение Swagelok (front и back ferrule) без применения резьбовых уплотнителей. Типичные рабочие диапазоны при корректном подборе трубки и стенки: давление до ≈700 bar (в зависимости от диаметра и толщины стенки трубки) и температурный диапазон от криогенных −196 °C до рабочих +400 °C для металлометаллического уплотнения. Совместима с инертными газами, нефте- и химпродуктами, паровыми средами; соответствует практическим требованиям промышленных трубопроводов.

Экспертные рекомендации по применению

Подбирайте фитинг с учётом наружного диаметра 7/8″ и требуемой толщины стенки трубки; используйте гладко обрезанную и обезжиренную трубку, сняв фаску и удалив заусенцы. Монтировать по регламенту Swagelok: завинтить гайку до упора вручную, затем затянуть по рекомендуемой в техдокументации дополнительной величиной вращения или моментом ключа; не применять герметики на резьбе (тип уплотнения: -). При многократной разборке заменяйте обжимные кольца при потерях уплотняющих свойств. Для вибрационных и температурных циклов рассматривайте дополнительные фиксаторы или сварные переходы; обязательно провести испытание на герметичность после монтажа.
