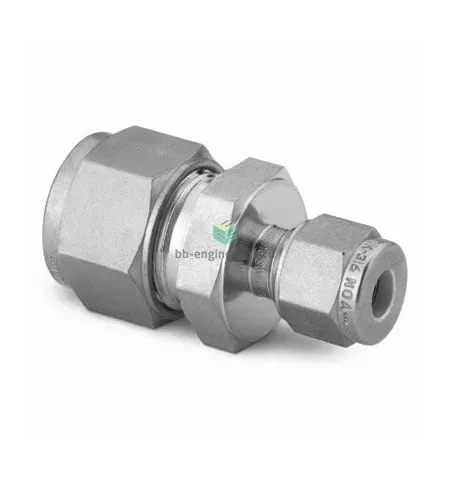

SS-14M0-6-8 Swagelok - Соединитель прямой обжимной 14 мм-1/2", нерж.

Назначение и принцип работы

Обжимной соединитель прямой служит для герметичного соединения трубок разных диаметров в контрольно-измерительных и технологических системах. Конструкция соединяет канал 1 — 14 мм (трубка) с каналом 2 — 1/2″ (трубка) за счёт двух обжимных колец (переднего и заднего) и гайки: при затяжке гайки переднее кольцо формирует уплотнение на трубке, заднее фиксирует посадку. Применяется в магистралях с агрессивными средами и паром, обеспечивает протоколируемый металл-металл уплотнительный контакт, допускает эксплуатацию в широком диапазоне температур и давлений при соблюдении требований к трубке и монтажу.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и совместимая с водородом, минеральными маслами, химическими реагентами и промышленными газами. Двухраспорная схема обжима обеспечивает надежную герметизацию без уплотнительных материалов, тип исполнения — прямой соединитель-редуктор 14 мм → 1/2″. Рабочие давления зависят от толщины стенки трубки и условий монтажа; при использовании трубок и затяжки по предписанию возможна эксплуатация в диапазоне до нескольких сотен бар (при специализированных комплектациях — до ≈700 бар / ~10 000 psi). Температурный диапазон приблизительно от −196 °C (криогенная эксплуатация) до +425 °C, ограничивается свойствами трубки и процесса.

Экспертные рекомендации по применению

Подбирайте соединитель под фактические наружные диаметры и стенки трубок 14 мм и 1/2″; используйте трубки с допусками и чистой торцовой кромкой. При сборке — вставить трубку до упора, затянуть гайку до совпадения с маркировкой: сначала довести вручную, затем выполнить стандартное нажатие (прибл. 1¼ оборота для первого монтажа, при повторных — ½ оборота), избегать перекоса и перетяжки. Не применяйте повторно деформированные обжимные кольца в ответственных системах высокого давления. Следите за гальванической совместимостью материалов и проверяйте уплотнение при пуске давлением и проточной средой.
