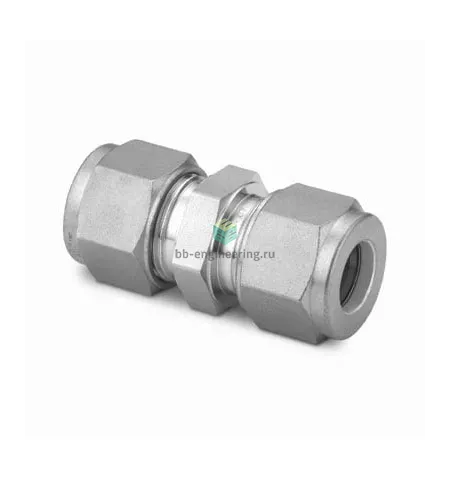

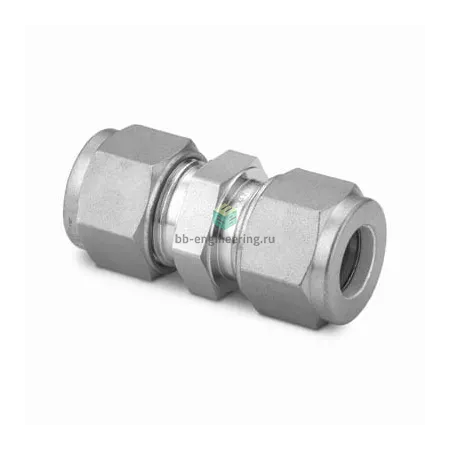

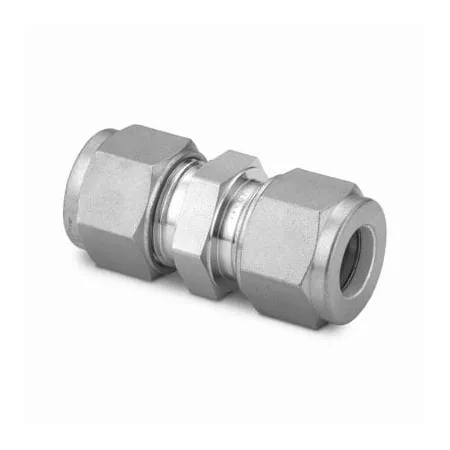

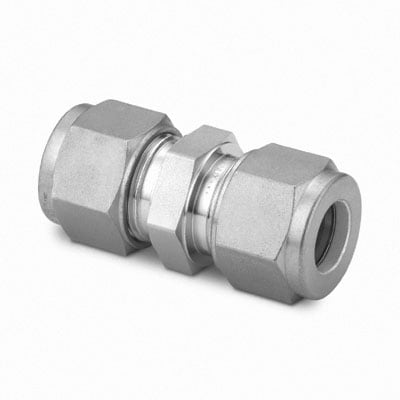

SS-14M0-6 Swagelok - Соединитель прямой обжимной 14 мм, нерж.

Назначение и принцип работы

Соединитель прямой обжимной Swagelok SS-14M0-6 предназначен для герметичного соединения трубок Ø 14 мм в технологических линиях контроля, измерений и подачи рабочих сред. Конструкция с двумя обжимными кольцами и гайкой обеспечивает последовательное уплотнение и захват трубки: переднее кольцо формирует уплотнение, заднее — фиксирует посадку, а гайка задаёт осевую осевую нагрузку. Применяется в процессах с агрессивными средами, гидравлике, пневматике, системах химического анализа и газоснабжения, где требуется надёжный металл-металл уплотнитель и минимальная вероятность утечки.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов — нержавеющая сталь (материал корпуса AISI 316), стойкая к коррозии и совместимая с большинством химических сред. Форма — прямой соединитель под трубку 14 мм; тип уплотнения резьбы отсутствует, герметичность достигается за счёт двухфланцевой обжимной системы. Рабочие среды: вода, масла, технические и инертные газы, коррозионно-агрессивные среды в пределах химической совместимости AISI 316. Ориентировочный температурный диапазон эксплуатации: от криогенных значений до ≈+400 °C; допустимое рабочее давление зависит от материала и толщины трубки (типичные значения при штатной трубке 14×1–2 мм — до нескольких сотен бар); точные характеристики согласовать со справочными данными производителя.

Экспертные рекомендации по применению

Подбирайте соединитель под фактический наружный диаметр 14 мм и соответствующую толщину стенки; перед монтажом обеспечить чистоту торца, точную обрезку и снятие фаски. Затягивать гайку по моменту, рекомендованному Swagelok, не используя повторно деформированные обжимные кольца. Избегать механических перекосов и чрезмерных изгибов в зоне соединения; при высоких давлениях и агрессивных средах применять трубы и фитинги с подтверждённой сертификацией и проводить испытания на герметичность после установки.
