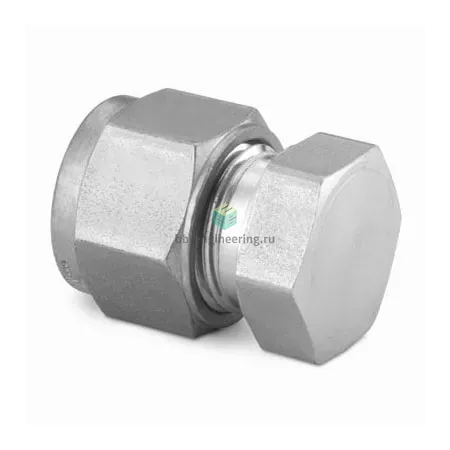

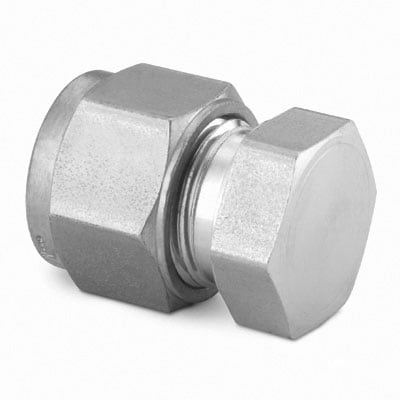

SS-14M0-C Swagelok - Заглушка на трубку обжимная 14 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для трубки 14 мм предназначена для герметичного перекрытия трубопроводов и отводов в системах приборного и технологического уровня. Конструкция с двумя обжимными кольцами и гайкой реализует металл‑по‑металлу уплотнение без резьбового уплотнения (Тип уплотнения резьбы: -), что обеспечивает долговременную утечко‑ и виброустойчивость для газов и жидкостей. Принцип работы — осевое сжатие упорной и подвижной втулок при затяжке гайки, формирующее плотный контакт с трубкой Ø 14 мм.

Ключевые особенности конструкции

Корпус и комплектующие из нержавеющей стали AISI 316 (Материал обобщённо: сталь нержавеющая) гарантируюt коррозионную стойкость в агрессивных средах. Двухкольцевое исполнение повышает надежность соединения и упрощает демонтаж/повторный монтаж. Применимо в химической, нефтегазовой и энергетической технике; рабочие давления зависят от материала и толщины трубки и обычно достигают сотен бар при стандартных трубах 14 мм — точные значения см. таблицы производителя. Металлическое уплотнение допускает широкий диапазон температур (типично от −196 °C до +400 °C в зависимости от среды).

Экспертные рекомендации по применению

Подбирайте заглушку под фактический наружный диаметр и толщину стенки трубки. Перед монтажом торец трубки должен быть ровно отрезан и тщательно обезбурен. Затягивание: затянуть гайку до упора от руки, затем докрутить ключом согласно рекомендациям Swagelok (контрольный момент/оборот по таблице для труб Ø14 мм) — избегайте перетяжки. После первого запуска выполнить контроль герметичности (методом вакуума/спиртовой или мыльной ванной) и при термоупругих циклах проверять затяжку. Избегайте применения при агрессивных абразивных средах без дополнительной защиты.
