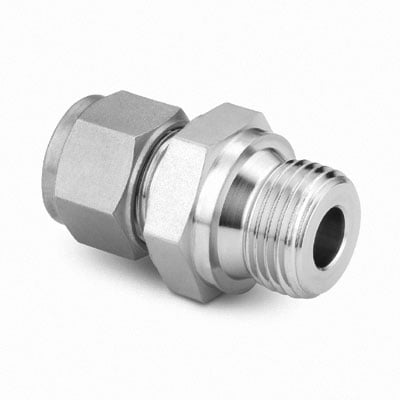

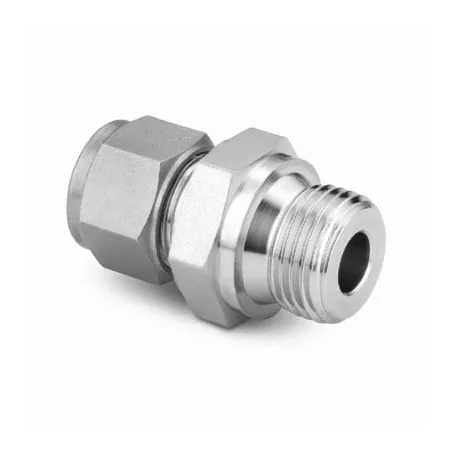

SS-15M0-1-6RS Swagelok - Штуцер прямой с нар. резьбой обжимной G3/8-15 мм, нерж.

Назначение и принцип работы

Прямой обжимной штуцер с нарезной частью G3/8 и присоединением под трубку 15 мм предназначен для герметичных соединений в трубопроводах и приборах измерения и регулирования. Конструкция с двумя обжимными кольцами обеспечивает центрирование и металлометаллическую посадку на трубке, а уплотнение резьбы выполняется резинометаллическим кольцом USIT по DIN 3852-2 форма A. При затяжке гайки первая (запорная) и вторая (уплотняющая) гильзы последовательно деформируют трубку, формируя долговечное высоконадежное соединение для жидких и газообразных сред.

Ключевые особенности конструкции

Корпус и комплектные элементы — нержавеющая сталь AISI 316, стойкая к коррозии и применимая в агрессивных средах. Тип исполнения — двухкольцевая система обжима Swagelok, резьбовое уплотнение — USIT (резинометаллическое кольцо) по DIN 3852-2 форма A, подключение: канал 1 — G3/8, канал 2 — трубка Ø15 мм. Типичные рабочие среды: технические и инертные газы, гидравлические и технологические жидкости; типичные эксплуатационные диапазоны зависят от трубки и уплотнителя — ориентировочно рабочее давление до ~400 бар и температурный диапазон примерно −60 °C…+200 °C (зависит от материала уплотнительного кольца).

Экспертные рекомендации по применению

Подбирайте штуцер под трубку Ø15 мм с рекомендованной толщиной стенки; перед монтажом проверяйте торец трубки — он должен быть чистым и прямым, без заусенцев. Монтировать следует стандартной последовательностью: вставить трубку, затянуть гайку до совпадения меток/по шагам производителя; не допускать повторного использования обжимных колец после демонтажа. Избегайте совместного применения с агрессивными хлорсодержащими средами без подтверждения совместимости. Для пневматических и высокотемпературных применений уточняйте пределы давлений и температур по материалам уплотнений и сертификационным данным Swagelok.
