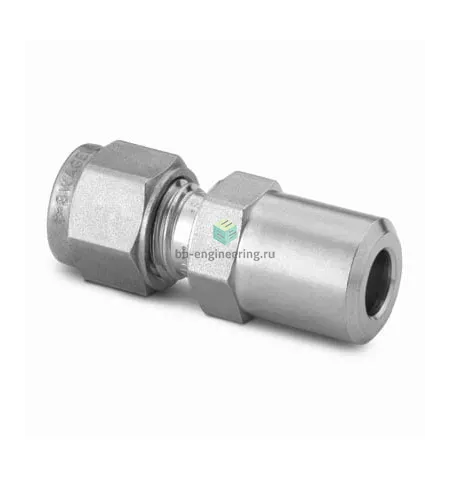

SS-15M0-1-8W Swagelok - Штуцер прямой под приварку встык обжимной 15 мм-1/2", нерж.

Назначение и принцип работы

Прямой штуцер под приварку встык с обжимным соединением предназначен для стыковки 15 мм трубопровода с фланцевой/процессной линией 1/2″, привариваемой встык. Сочетание приварного посадочного плеча 1/2″ и обжимной стороны под 15 мм трубку решает задачу герметичного перехода между приварной магистралью и инструментальной трубкой без применения уплотнений резьбы. Принцип работы — механическое зажатие трубы двумя обжимными кольцами (фервелами) и гайкой, при котором формируется металл-металл уплотнение; на приварной стороне герметичность обеспечивает сварной шов.

Ключевые особенности конструкции

Корпус и фервели — нержавеющая сталь AISI 316, конструкция — два обжимных кольца и гайка Swagelok, форма — прямой штуцер под приварку. Отсутствие резьбового уплотнения на процессе (Тип уплотнения резьбы: —) снижает риск протечек при высоких давлениях. Применение: сжатые газы, жидкости, вакуум, коррозионно-активные среды; нержавеющая сталь обеспечивает стойкость к агрессивным средам. Типичные эксплуатационные диапазоны (зависит от толщины трубки и условий): рабочее давление до ≈414 bar (6000 psi) и температурный интервал приблизительно от −196 °C до +450 °C при отсутствии эластомерных уплотнений.

Экспертные рекомендации по применению

Подбор: сверяйте стенку и наружный диаметр трубки 15 мм с таблицей Swagelok; используйте AISI 316 при агрессивной среде. Монтаж: приварите 1/2″ посадочное плечо с соблюдением технологии сварки (очистка, прогрев/охлаждение при необходимости, удаление шлака), затем устанавливайте обжим на чистую не-деформированную трубку согласно инструкциям производителя (заданное число оборотов/момент для данной комбинации). Избегайте повторного использования деформированных фервелей, контролируйте торцевую соосность и отсутствие вибраций; после сборки выполните герметичность (пенные/гели/гелиевый тест). Для циклических нагрузок используйте фиксацию трубопровода и рассчитывайте резервы по усталости.
