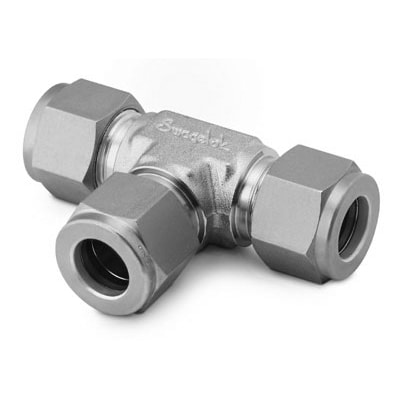

SS-15M0-3 Swagelok - Тройник T-образный обжимной 15 мм, нерж.

Назначение и принцип работы

Тройник T-образного исполнения для обжимного соединения трубок с подключением 15 мм предназначен для распределения и отвода технологической среды в линиях низкого и среднего давления в системах измерений, отопления, гидравлики и технологических узлах. Работает по принципу двухобжимного уплотнения: при затяжке гайки две конические обжимные втулки (фэррулы) прочно фиксируют трубку и создают герметичное металл-металл уплотнение без применения уплотнительных прокладок. Применяется с трубками 15 мм (наружный диаметр) из нержавеющей стали; конструкция обеспечивает быстрое подключение трёх направлений потока при компактной установке.

Ключевые особенности конструкции

Корпус и фэррулы изготовлены из нержавеющей стали AISI 316, что обеспечивает стойкость к коррозии и совместимость с большинством агрессивных сред. Тип конструкции — обжим трубки с двумя обжимными кольцами и гайкой; форма — тройник T-образный. Рабочие среды: технологические жидкости, гидравлические масла, газовые смеси и инертные газы. Типовые диапазоны: температур от примерно −60 °C до +400 °C (зависит от среды), ориентировочные рабочие давления в практике применения для 15 мм трубок — до 200–400 бар при использовании рекомендованных труб и правильном монтаже. Уплотнение металл-металл позволяет минимизировать риск старения уплотнителей и обеспечивает повторяемую герметичность при нормальной эксплуатации.

Экспертные рекомендации по применению

Выбирайте тройник под трубку точно 15 мм; перед монтажом обеспечьте прямой срез торца, удаление заусенцев и очистку. Затягивайте гайку согласно руководству производителя — обычно 1–1,5 оборота после «finger-tight», контролируйте усилие динамометрическим ключом при серийной сборке. Не допускайте повторного многократного перекрута без обновления конца трубки: при разборке отрежьте концевую часть и установите новую посадку фэррул. После монтажа выполните испытание на герметичность и закрепите линии опорами, чтобы избежать изгибных нагрузок на соединение. Учитывайте химическую совместимость среды с AISI 316 и эксплуатационные температуры.
