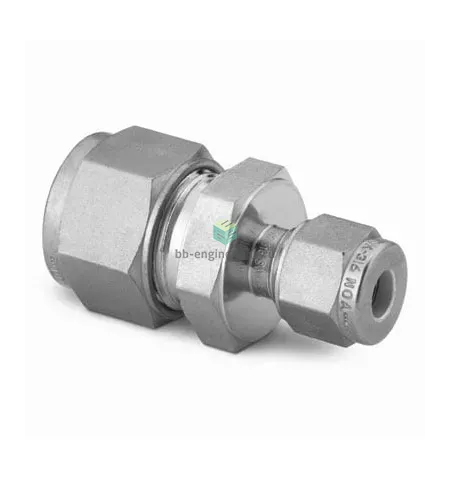

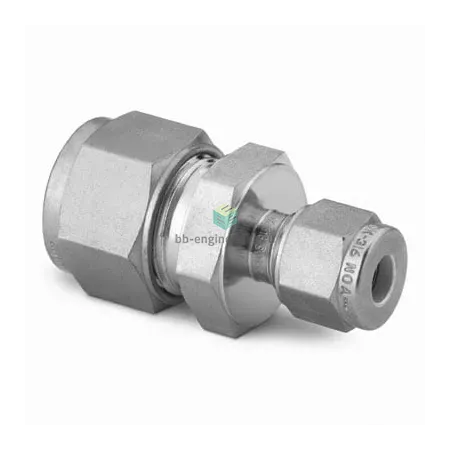

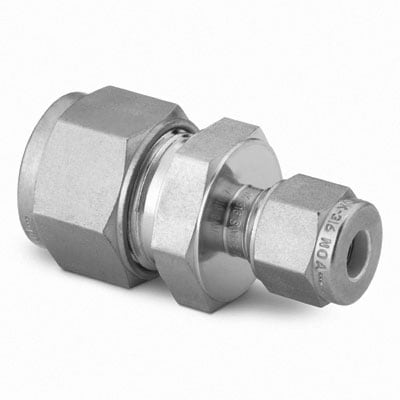

SS-15M0-6-12M Swagelok - Соединитель прямой обжимной 15-12 мм, нерж.

Назначение и принцип работы

Прямой обжимной соединитель SS-15M0-6-12M Swagelok предназначен для жёсткого соединения металлических трубок Ø15 мм и Ø12 мм в технологических магистралях. Конструкция с двумя обжимными кольцами и гайкой обеспечивает герметичное металлическое уплотнение без дополнительных манжет — при затяжке гайки переднее и заднее кольца деформируют трубку, создавая стойкое к вибрациям и коррозии соединение. Применяется в системах подачи газа и жидкости, аналитических/вакуумных установках и гидравлических контурах, где требуется надёжность и повторяемая герметичность.

Ключевые особенности конструкции

Корпус и обжимные элементы изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с широким спектром сред. Форма — прямой редуцирующий соединитель 15→12 мм; уплотнение — металлическое (двухкольцевое), без резьбовых уплотнительных материалов. Рабочие температуры для металлического уплотнения типично лежат в диапазоне от −196 °C до +400 °C (зависит от среды), рабочие давления — в пределах, характерных для обжимных фитингов Swagelok (до сотен бар в зависимости от толщины стенки трубки и условий эксплуатации) — конкретные значения выбирать по паспорту системы.

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую, ровную торцовую поверхность трубки, снять заусенцы, проверить глубину посадки до упора. Использовать рекомендованные Swagelok инструменты и соблюсти порядок затяжки согласно инструкции производителя; избегать повторного многократного использования обжимных колец — при демонтаже заменять кольца и гайку при сомнении в состоянии. При подборе учитывать толщину стенки трубки (влияет на допустимое давление), среду (коррозионная стойкость AISI 316) и наличие динамических нагрузок — для подвижных соединений рассмотреть гибкие компенсаторы. После сборки выполнить проверку на герметичность (например, манометр/гасснеггер) и протоколировать параметры.
