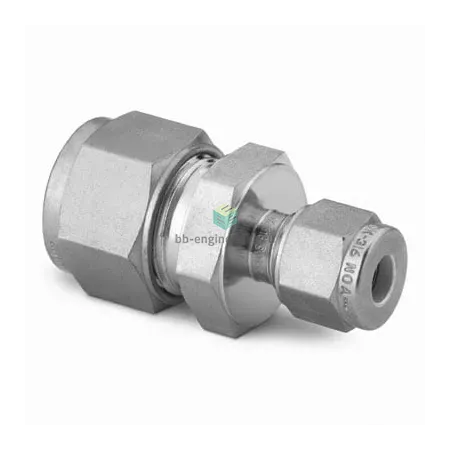

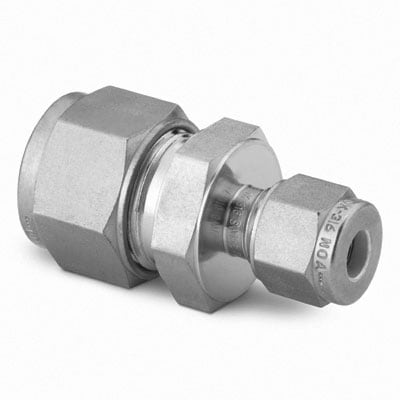

SS-15M0-6-8 Swagelok - Соединитель прямой обжимной 15 мм-1/2", нерж.

Назначение и принцип работы

Обжимной прямой соединитель Swagelok предназначен для герметичного соединения металлических трубок диаметром 15 мм и 1/2" в технологических линиях измерения, подачи газа и жидкостей. Конструкция с двумя обжимными кольцами (двухфerrуловая) обеспечивает металло‑металлическое уплотнение при механическом обжиме гайкой и исключает необходимость применения резиновых сальников на рабочем участке. При монтажe трубка вводится в посадочное гнездо, гайка затягивается по регламенту — первичное уплотнение создают передний и задний фerrулы, что обеспечивает стабильную утечкоустойчивость и повторяемость соединения в диапазоне типичных промышленных нагрузок.

Ключевые особенности конструкции

Корпус и фerrулы выполнены из нержавеющей стали AISI 316, что гарантирует коррозионную стойкость и совместимость с агрессивными средами. Соединение имеет стандартный вход 15 мм (трубка) и выход 1/2" (трубка). Металлическое уплотнение без эластомеров обеспечивает рабочие температуры ориентировочно от −196 °C до +400 °C (в реальных системах диапазон зависит от среды и комплектующих), а допустимое рабочее давление определяется толщиной стенки трубки и режимом эксплуатации; в типичных промышленных конфигурациях это давление может достигать сотен бар при корректно подобранной трубке и установке. Конструкция рассчитана на долговременную эксплуатацию в средах паров, инертных газов, нефте- и химпродуктов.

Экспертные рекомендации по применению

Подбирайте соединитель с учётом наружного диаметра и толщины стенки трубки, материал трубки должен соответствовать AISI 316 при агрессивных средах. Перед монтажом обрежьте и сняните фаску, удалите заусенцы — неправильная подготовка приводит к течи и повреждению фerrул. Затягивайте гайку по инструкции производителя (после пальцевой затяжки выполнить рекомендуемое число оборотов/момент для 15 мм/1/2" по каталогу Swagelok), используйте два ключа, не допускайте перекоса. Не реиспользуйте фerrулы и гайки для ответственных систем; проверяйте герметичность при давлении и температуре эксплуатации. Избегайте ударных нагрузок и вибраций без опор — при необходимости применяйте хомуты и демпфирование.
