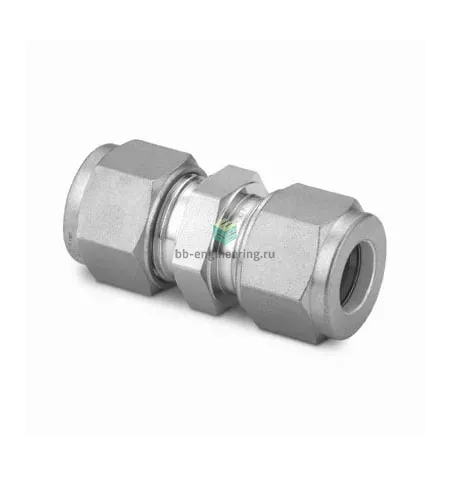

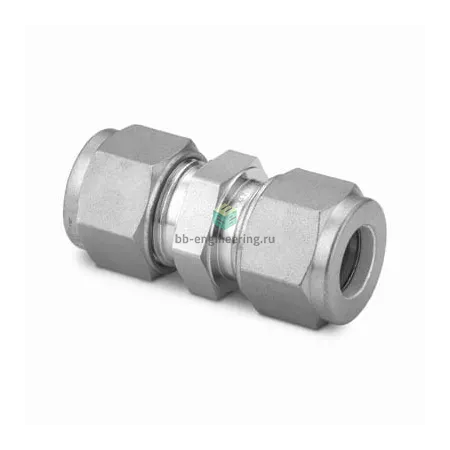

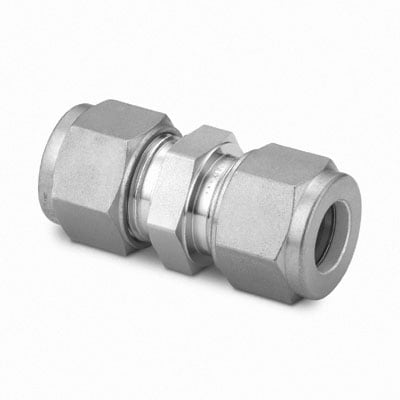

SS-15M0-6 Swagelok - Соединитель прямой обжимной 15 мм, нерж.

Назначение и принцип работы

Соединитель прямой обжимной Swagelok SS-15M0-6 предназначен для надёжной герметизации и механического соединения трубок Ø15 мм в технологических и инструментальных линиях. Конструкция с двумя обжимными кольцами и гайкой формирует металлометаллическое или металлобезопасное уплотнение на торце трубки: при затягивании гайки переднее и заднее кольца заходят по наружному диаметру трубы и создают упорную и концентрическую заделку, устойчивую к вибрации и осевым нагрузкам. Применяется в системах подачи газов и жидкостей, вакуумных и измерительных контурах, обеспечивает быстрый демонтаж и повторное использование.

Ключевые особенности конструкции

Корпус и комплектующие изготовлены из нержавеющей стали (материал корпуса AISI 316, обобщённо — сталь нержавеющая), что обеспечивает коррозионную стойкость в агрессивных средах. Двухкольцевая (two‑ferrule) конструкция исключает применение уплотнительных материалов на резьбе. Тип подключения — трубка Ø15 мм; соединитель исполнен как прямой. Рабочие параметры зависят от толщины стенки трубки и условий эксплуатации; типичные диапазоны — давление до ~400 бар и температура ориентировочно от −196 °C до +400 °C (уточнять по конкретному применению и регламенту производителя).

Экспертные рекомендации по применению

Подбирайте толщину стенки трубки и материал в соответствии с рабочим давлением и коррозионной средой. Перед монтажом рез аккуратно подровнять и снять фаску, удалить заусенцы; при сборке затянуть гайку вручную до упора, затем выполнить рекомендованный производителем доводочный оборот (обычно 1–1,5 оборота для данного диапазона размеров) и контролировать момент/газовый тест на герметичность. Избегайте повторного перетягивания, эксплуатации при значительных изгибных нагрузках и использования на мягких трубах без распорных втулок. Для критичных систем применять испытание на утечку и документировать монтаж.
