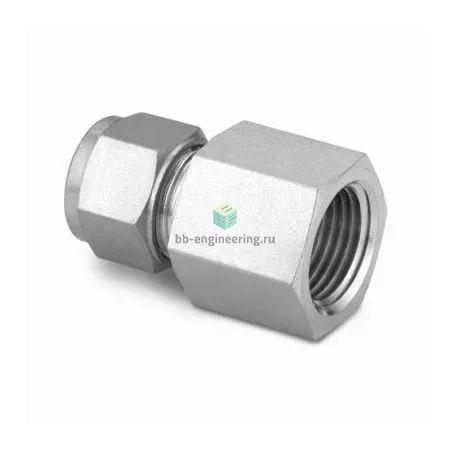

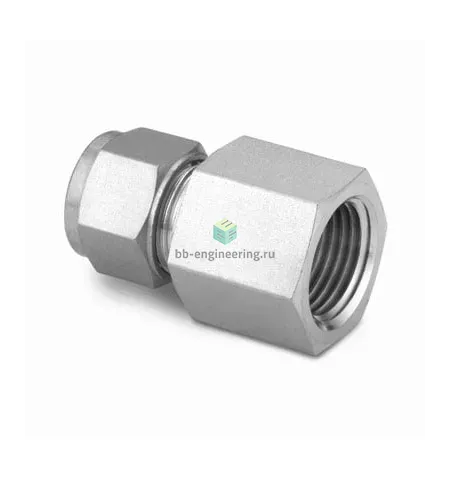

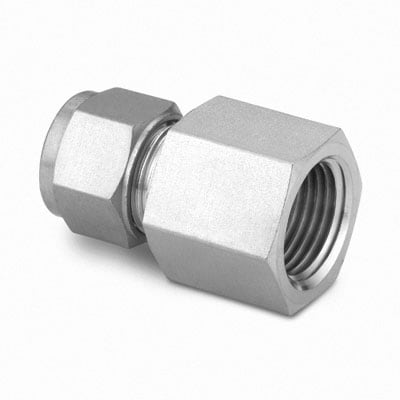

SS-15M0-7-8RT Swagelok - Штуцер прямой с внутр. резьбой обжимной R1/2-15 мм, нерж.

Назначение и принцип работы

Прямой обжимной штуцер с внутренней резьбой R1/2 — предназначен для соединения метрической трубки Ø15 мм с резьбовым проходом R1/2 в системах технологического и лабораторного трубопровода, аналитики и КИПиА. Работает по принципу механического уплотнения витков трубки двумя обжимными кольцами и гайкой: при затяжке кольца схватывают трубку и создают герметичное уплотнение; резьба дополнительно уплотняется ФУМ-лентой. Применяется для газов и жидкостей при рабочих нагрузках, зависящих от толщины стенки трубки и среды.

Ключевые особенности конструкции

Корпус и элементы — сталь нержавеющая (AISI 316), конструкция — двухфerrульная (две обжимные кольца + гайка), резьбовое соединение R1/2 с уплотнением ФУМ-лентой. Совместим с трубкой 15 мм по внешнему диаметру. Материал обеспечивает стойкость к коррозии в агрессивных средах (вода, масла, инертные газы, многие химические растворы). Ориентировочный диапазон: рабочее давление зависит от трубки и условий, типично до 200 бар при правильной толщине стенки; температурный диапазон эксплуатации примерно −60…+260 °C (ограничивается уплотнениями и средой).

Экспертные рекомендации по применению

Перед монтажом очистите и дебурируйте торец трубки, отметьте глубину захода и используйте рекомендованные обжимные кольца (замена после демонтажа). Намотка ФУМ-ленты на резьбу в 2–3 слоя; затяжка гайки по рекомендациям производителя (фиксировать от руки, затем дополнительная доводка — ориентировочно 1–1.25 оборота, контролировать момент и герметичность). Избегайте осевых нагрузок и ударов; при агрессивных средах проверяйте совместимость AISI 316 и ФУМ. При сомнениях рассчитывайте рабочее давление по диаметру и толщине стенки трубки и используйте аварийные уплотнения или прокладки.
