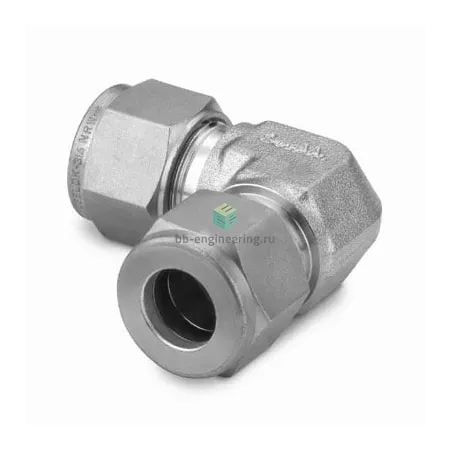

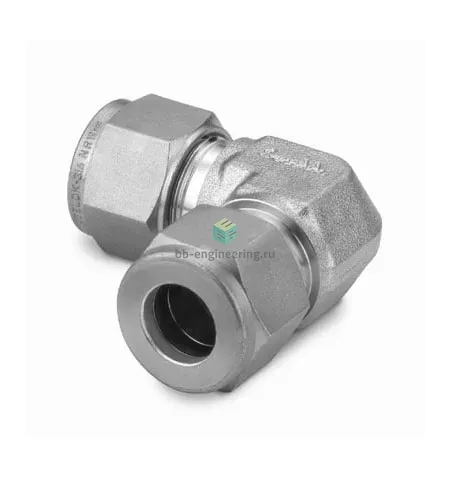

SS-15M0-9 Swagelok - Соединитель угловой обжимной 15 мм, нерж.

Назначение и принцип работы

Угловой обжимной соединитель для трубки Ø15 мм предназначен для прокладки ответвлений и изменения направления трубопроводов в технологических линиях жидких и газовых сред. Работает по принципу двухкованой системы обжима: при затяжке гайки два обжимных кольца (ferrule) пластически деформируются, фиксируя трубку и создавая металл-металл уплотнение без дополнительных уплотнителей (тип уплотнения резьбы отсутствует). Применяется в системах КИПиА, лабораторных установках и технологических коммуникациях, где требуется герметичность, повторяемая сборка и высокая коррозионная стойкость.

Ключевые особенности конструкции

Корпус и рабочие элементы выполнены из нержавеющей стали AISI 316, общая конструкция — обжим с двумя обжимными кольцами и гайкой. Соединитель рассчитан на трубку с наружным диаметром 15,0 мм; обеспечивает полупостоянное металл-металл уплотнение, устойчивое к агрессивным средам (включая слабые кислоты и морскую воду). Типовой рабочий температурный диапазон от −196 °C до +427 °C (с учетом материала AISI 316); рабочее давление определяется параметрами трубки и условиями применения и, как правило, укладывается в пределы до нескольких сотен бар (ориентировочно до ~500 бар при рекомендованных стенках трубки). Отсутствие резьбового уплотнения снижает риск химического старения уплотнителей.

Экспертные рекомендации по применению

При подборе учитывайте толщину стенки трубки (ее прочность лимитирует давление), используйте сертифицированную трубку Ø15,0 мм. Перед монтажом обеспечьте ровную резку и снятие задирок, контролируйте глубину посадки трубки до контакта первой обжимной губки. Затяжку производите согласно моментам/шагам производителя — перетягивание ухудшает повторную сборку; при демонтаже заменяйте обжимные кольца и гайку при видимых деформациях. Избегайте точечных вибраций и ударных нагрузок, при необходимости фиксируйте трассу хомутами. Для критичных сред сверяйтесь с таблицами Swagelok по допустимым давлениям и материалам.
