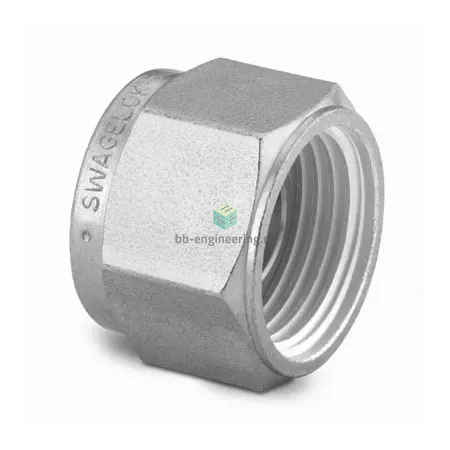

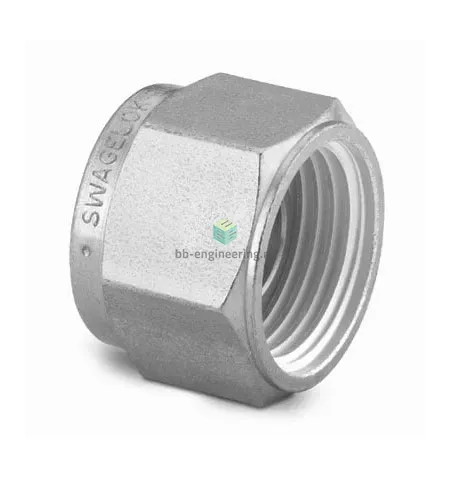

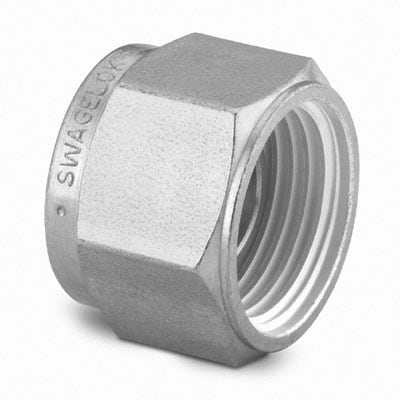

SS-15M0-P Swagelok - Заглушка в обжимной фитинг 15 мм, нерж.

Назначение и принцип работы

Обжимная заглушка для трубопровода с подключением 15 мм предназначена для герметичного перекрытия трубок в технологических и лабораторных системах контроля и управления (КИПиА), системах инжиниринга и трубопроводных обвязках. Конструкция на базе двух обжимных колец обеспечивает металл-металл уплотнение: при затяжке гайки передняя и задняя обжимные втулки формируют фиксирующее и уплотняющее зацепление с трубкой диаметром 15 мм, исключая применение эластомерных прокладок. Применяется для перенапряжений, промывки, индивидуальных отводов и оконечной изоляции контуров газов и жидкостей.

Ключевые особенности конструкции

Корпус и элементы заглушки — нержавеющая сталь AISI 316, устойчивые к коррозии и агрессивным средам. Тип конструкции — обжим трубки с помощью двух обжимных колец и гайки (double-ferrule). Уплотнение — металл-металл, без резьбового уплотнителя; резьбовое уплотнение не применяется. Рабочие среды: технические и аналитические газы, воды, масла, химически агрессивные среды, совместимые с 316 SS. Температурный диапазон эксплуатации типично от −196 °C до +450 °C (ограничен свойствами материала и технологией монтажа). Рабочее давление определяется трубой и стенкой; при стандартных стенках 15 мм обжимные фитинги Swagelok обычно применяются в диапазоне до сотен бар при корректной установке и испытаниях.

Экспертные рекомендации по применению

Подбирайте фитинг под фактический наружный диаметр и толщину стенки трубки 15 мм; используйте только неповреждённые двусторонние обжимные втулки и гайки AISI 316. Технология монтажа: ровная торцевая обрезка, снятие фаски и удаление заусенцев, установка втулок в правильном порядке, ручная доводка гайки и завершальная затяжка ключом согласно рекомендациям производителя; избегайте чрезмерного затягивания и многократного повторного использования втулок. Обязательно провести гидравлическую или герметичную проверку (например, манометр/гелиумный тест) после монтажа. Для агрессивных сред и критичных режимов учитывать совместимость 316 SS и проводить регулярный осмотр на коррозию и утечки.
