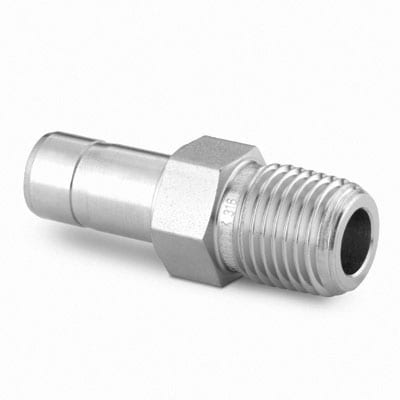

SS-16-MTA-1-8 Swagelok - Переходник прямой с нар. резьбой обжимной NPT1/2-16 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный Swagelok служит для герметичного соединения трубопровода Ø16 мм с резьбовым портом NPT 1/2 (наружная резьба). Решает задачи ввода/вывода технологических линий, адаптации метрической трубки к NPT‑оборудованию и организации отсечных/контрольных ответвлений в системах подачи газов и жидкостей. Принцип работы — обжимная фиксация трубы двумя обжимными кольцами (double‑ferrule) и гайкой, обеспечивающая металлическое уплотнение и механическую удерживающую силу; резьбовой стык уплотняется ФУМ‑лентой для NPT‑соединения.

Ключевые особенности конструкции

Корпус и элементы — сталь нержавеющая AISI 316, конструкция двухободковая (two‑ferrule) обеспечивает повторяемую герметичность и высокую стойкость к вибрации и коррозии. Подключения: канал 1 — NPT 1/2 (наружная резьба), канал 2 — втулка под трубку Ø16 мм. Для уплотнения резьбы предполагается применение ФУМ‑ленты. Рабочие среды: нефть, газ, пар, нейтральные и агрессивные химические среды, совместимые с 316 SS. При металлическом уплотнении температура сервиса может доходить до ≈+400…+450 °C, но с учётом ФУМ‑ленты рекомендуется эксплуатационный диапазон примерно −40…+200 °C. При корректном подборе трубки и толщины стенки допустимые давления для сборки с Ø16 мм типично достигают порядка ≈400 бар (≈5800 psi); конкретика зависит от стенки трубки и условий монтажа.

Экспертные рекомендации по применению

Подбирайте трубку Ø16 мм с рекомендованной толщиной стенки и материалом, совместимым с AISI 316; перед обжатием удалите заусенцы и обеспечьте правильную глубину посадки втулки. Намотка ФУМ‑ленты должна быть по направлению резьбы и в 3–5 оборотов, избегайте попадания ленты в герметичную зону обжима. Затягивание гайки выполняйте динамометрическим ключом по рекомендациям производителя Swagelok — переутяжка может деформировать втулки, недотяжка — привести к протечкам. Проверяйте сборку гидро- или пневмоконтролем на рабочем давлении и учитывайте температурные ограничения ФУМ‑ленты при высокотемпературных циклах.
