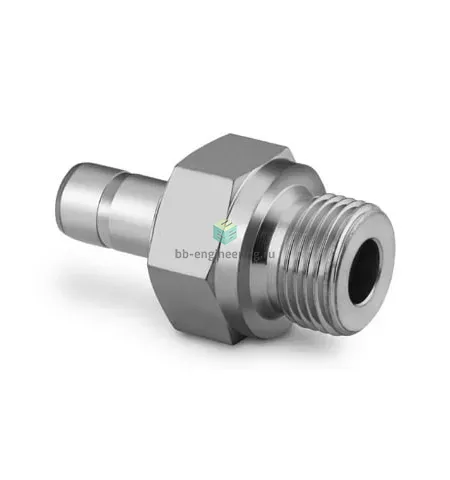

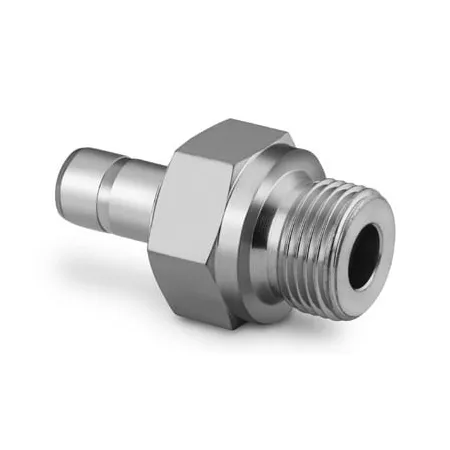

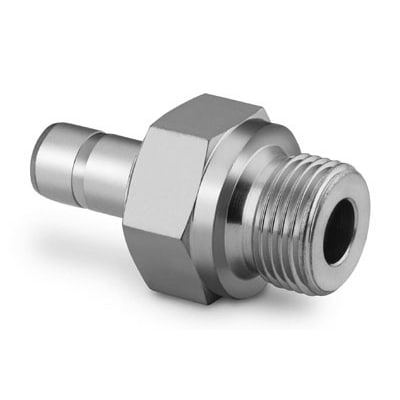

SS-16-MTA-1-8RS Swagelok - Переходник прямой с нар. резьбой обжимной G1/2-16 мм, нерж.

Назначение и принцип работы

Переходник прямой втулочный SS-16-MTA-1-8RS Swagelok предназначен для подключения трубки Ø16 мм к резьбовому порту G1/2 в технологических и приборных системах — измерение, подвод питания, небольшие гидросистемы и химические линии. Принцип работы — герметичное соединение обжимом: при затяжке гайки две обжимные втулки (two-ferrule) пластично деформируют трубку и фиксируют её в корпусе, а резинометаллическое уплотнительное кольцо USIT по DIN 3852-2 форма A обеспечивает уплотнение резьбы G1/2 без необходимости применения дополнительной пасты или лент.

Ключевые особенности конструкции

Корпус и обжимные элементы из нержавеющей стали AISI 316 обеспечивают коррозионную стойкость и совместимость с агрессивными средами. Подключение: канал 1 — G1/2 (наружная резьба), канал 2 — втулка под трубку 16 мм. Конструкция — двухобжимная с гайкой, тип уплотнения резьбы — резинометаллическое кольцо USIT (DIN 3852-2 A). Типичные рабочие давления для обжимных фитингов Swagelok на трубах Ø16 мм находятся в диапазоне сотен бар (зависит от толщины стенки трубки и условий); рекомендованный температурный диапазон уплотнения USIT обычно от −40 °C до +150 °C, при высоких температурах учитывать потерю свойств эластомера.

Экспертные рекомендации по применению

Перед монтажом проверить чистоту торца трубки и соответствие толщины стенки давлению. Для первой сборки: затянуть гайку до упора пальцами, затем повернуть дополнительно ≈1¼ оборота; при повторной сборке — ≈¼–½ оборота после пальцевого упора. Нельзя использовать уплотнители резьбы на кольце USIT. Подбирать материал уплотнения под рабочую среду (для агрессивных растворителей — согласовать с производителем). Следить за моментом при вибрации и циклических нагрузках — применять блокировку или контргайку при необходимости.
