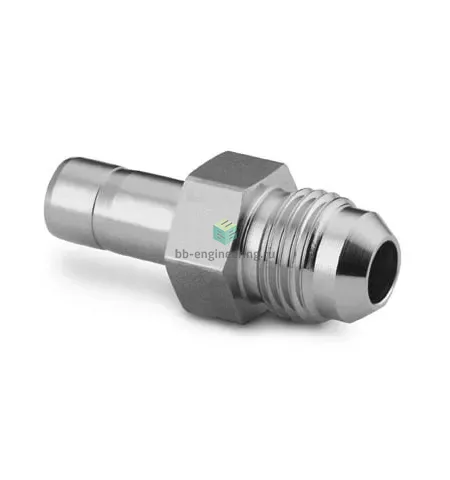

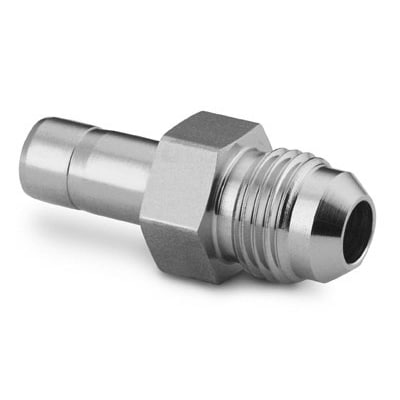

SS-16-TA-1-16AN Swagelok - Переходник прямой втулка-развальцовка 1"-1", нерж.

Назначение и принцип работы

Переходник прямой втулка‑развальцовка Swagelok SS-16-TA-1-16AN предназначен для соединения трубных магистралей 1″(втулка) с ответной развальцованной стороной 1″ в системах трубопроводной арматуры по стандарту SAE J514 (ISO 8434-2). Конструкция двух обжимных колец и гайки обеспечивает металл‑в‑металл уплотнение с конической посадкой 37° (общий угол 74°), что гарантирует герметичность при гидравлических и пневматических нагрузках и минимизирует деформацию трубки.

Ключевые особенности конструкции

Корпус и обжимные элементы выполнены из нержавеющей стали AISI 316, устойчивой к коррозии в агрессивных средах. Двухфланцевая система обжима (две втулки + гайка) обеспечивает повторяемую сборку и плотную посадку конической поверхности 37°. Изделие соответствует SAE J514/ISO 8434-2; подключение: 1″ (втулка) — 1″ (под развальцовку). Рабочие среды: масла, топлива, вода, инертные газы и агрессивные среды, совместимые с 316 SS. Рабочее давление и температура зависят от толщины стенки трубки и условий эксплуатации; ориентировочно эксплуатационный диапазон температур от примерно −60 °C до +200 °C при условии отсутствия уплотнений из органики.

Экспертные рекомендации по применению

Подбирайте переходник по наружному диаметру и номинальной толщине стенки трубки; ориентируйтесь на таблицы Swagelok для расчёта допустимого давления. Перед монтажом — аккуратно обрезать трубку перпендикулярно, удалить заусенцы и проверить фаски; при установке следовать инструкции производителя по затяжке гайки и избегать повторного использования деформированных обжимных колец. Типичные ошибки: перекос осей, недостаточная подготовка торца трубки и чрезмерный момент — все они приводят к течи. Для критичных применений выполнять испытание давлением и контролировать коррозию при контакте с агрессивными средами.
