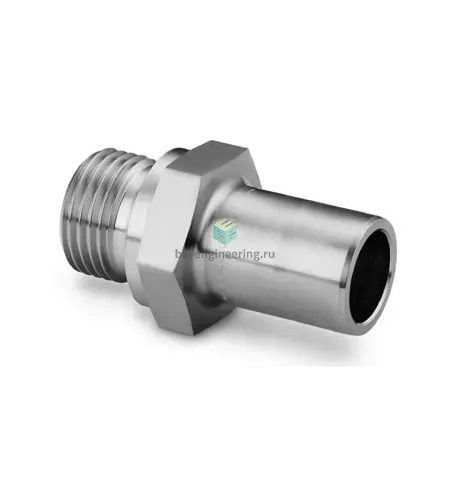

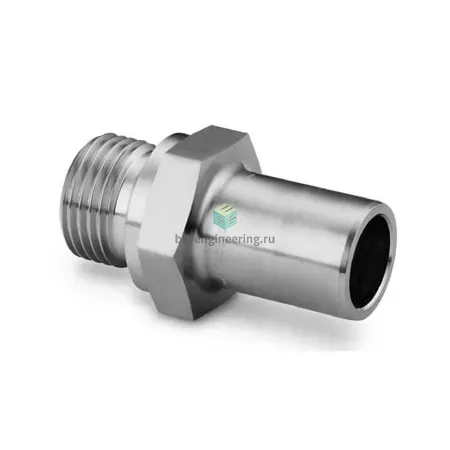

SS-16-TA-1-16RS Swagelok - Переходник прямой с нар. резьбой обжимной G1-1", нерж.

Назначение и принцип работы

Переходник прямой втулочного исполнения предназначен для соединения линий трубопроводов и приборных подводок с наружной метрической резьбой G1 и внутренним патрубком 1″. Фитинг решает задачу герметичного перехода между резьбовыми портами и трубной линией без сварки: уплотнение резьбы осуществляется за счёт кольца резинометаллического USIT по DIN 3852-2 форма A, а герметизация трубки достигается методом обжима — двухобоймового соединения (две обжимные втулки + гайка). Конструкция обеспечивает пропуск рабочих сред от вакуума до высоких давлений в технологических системах, где требуется коррозионная стойкость и чистота потока.

Ключевые особенности конструкции

Корпус изготовлен из нержавеющей стали AISI 316, материал обобщённо — сталь нержавеющая, что гарантирует коррозионную устойчивость в средах на основе воды, паров органики, инертных газов и большинства химических растворов. Уплотнение резьбы — кольцо резинометаллическое USIT (DIN 3852‑2 A) обеспечивает повторяемую герметичность при давлении, типичным для обжимных систем Swagelok (до ~414 bar/6000 psi для малых диаметров; для переходников 1″ рабочее давление зависит от толщины стенки трубки и может находиться в диапазоне сотен бар). Температурный диапазон зависит от материала вставки уплотнения (примерно −60…+200 °C для распространённых эластомеров/фторэластомеров).

Экспертные рекомендации по применению

Подбирайте фитинг с учётом внутреннего диаметра и толщины стенки трубки; для 1″ переходов проверяйте соответствие номинального давления в каталоге Swagelok. Перед обжатием убедитесь в чистоте поверхности трубки, правильной последовательности установки двух обжимных колец и затяжки гайки по рекомендованному моменту — неполный обжим или перекос приводят к утечкам. Для агрессивных сред выбирайте соответствующий материал уплотнителя (FPM/FFKM) и контролируйте циклы температурных нагрузок; при сомнениях сверяйтесь с технической документацией производителя.
