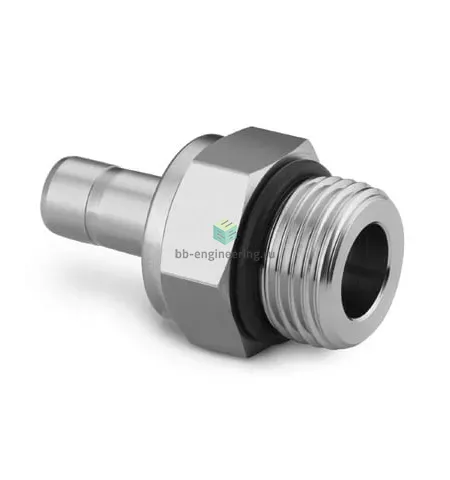

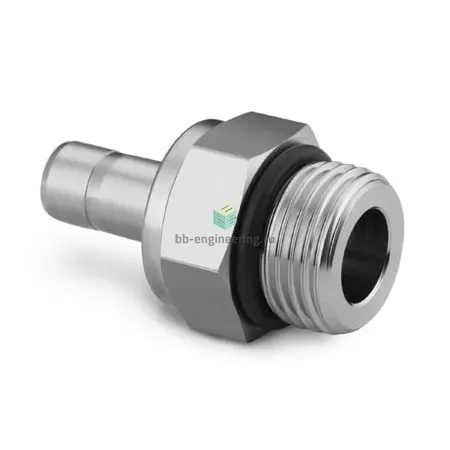

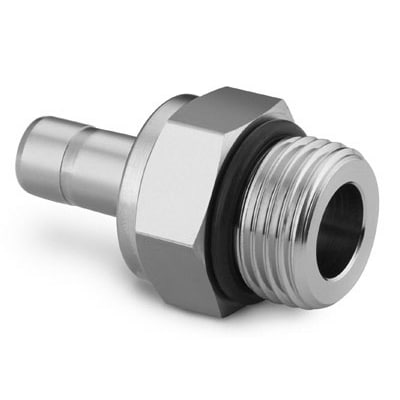

SS-16-TA-1-16ST Swagelok - Переходник прямой с нар. резьбой обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Переходник прямой с наружной резьбой и втулкой служит для герметичного соединения трубопроводов и приборных линий с переходом от резьбового соединения UNF 1 5/16″-12 к обжимной втулке под 1″ трубку. Конструкция с двумя обжимными кольцами (фронтальная и задняя обоймы) и гайкой обеспечивает механическое зажимание трубки, а выступающее уплотнительное кольцо O‑ring дополнительно гарантирует уплотнение резьбового стыка при вибрации и высоких циклах давления. Применяется в системах с агрессивными рабочими средами, гидравлике и приборных линиях, где требуется разъёмное нержаваемое соединение AISI 316.

Ключевые особенности конструкции

Корпус и втулки — нержавеющая сталь AISI 316; две обжимные кольца и гайка обеспечивают надежный механический захват трубки 1″. Резьбовое подключение — UNF 1 5/16″-12, уплотнение — выступающий O‑ring (материал O‑ring подбирается под среду). Типичный температурный диапазон эксплуатации для AISI 316 и стандартных уплотнений: примерно −54 °C … +204 °C; рабочие давления в зависимости от толщины стенки трубки и условий — ориентировочно до 200–400 бар; для точных значений используйте паспортные таблицы Swagelok.

Экспертные рекомендации по применению

Перед монтажом проверьте материал O‑ring (Viton для углеводородов, EPDM для воды, FFKM при агрессивных средах). Монтаж: сборка до упора вручную, затем затянуть гайку по рекомендациям производителя (сверьтесь с таблицей оборотов под диаметр трубки) и проверить момент/герметичность. Избегайте повторных перекомпрессий одной и той же втулки при ремонте — заменяйте обжимные кольца при разборке. Контролируйте коррозионную стойкость при наличии хлоридов и абразивов; для критичных циклов давления проводите испытание на протечку после установки.
