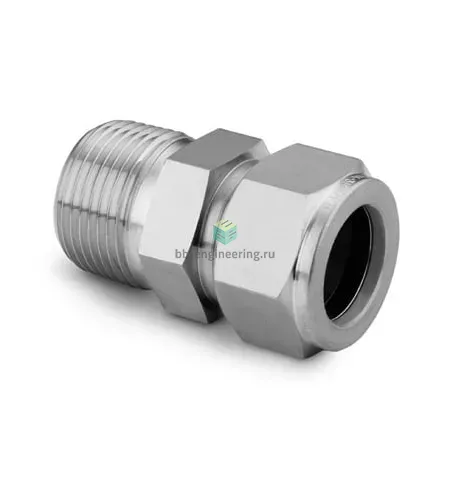

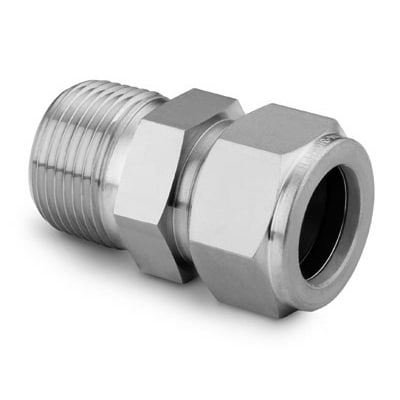

SS-1610-1-16 Swagelok - Штуцер прямой с нар. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

Прямой обжимной штуцер с наружной NPT-резьбой применяется для перехода от резьбового штуцера NPT1 (наружная цилиндрическая/коническая резьба) на трубное соединение 1" (наружный диаметр трубы 25,4 мм) в технологических трубопроводах, системах отбора проб, пневматике и гидравлике. Принцип работы — двухободковое обжимное соединение: гайка при затяжке перемещает два обжимных кольца (ferrules), которые пластически деформируются и образуют герметичное металлическое уплотнение на трубке; резьбовое уплотнение наружной резьбы выполняется с применением ФУМ‑ленты для предотвращения подтеканий на резьбе.

Ключевые особенности конструкции

Корпус и обжимные кольца — нержавеющая сталь AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах и совместимость с большинством промышленных сред (вода, масла, газы, пар при умеренных температурах). Тип конструкции — двухколечный Swagelok (two‑ferrule), обеспечивающий повторяемость и ремонтопригодность. Подключения: канал 1 — NPT1 (наружная резьба для герметизации ФУМ‑лентой), канал 2 — 1" трубное обжимное соединение. Рабочие диапазоны зависят от толщины стенки трубы и условий эксплуатации; типичные практические значения — до ~200 бар и температурно‑рабочий диапазон корпуса от приблизительно −60 °C до +400 °C, при этом термостойкость резьвого уплотнения ограничена свойствами ФУМ‑ленты (~+250…+300 °C).

Экспертные рекомендации по применению

Перед монтажом обеспечить чистую торцовую поверхность трубки, ровную отрезку и снятие фаски (рекомендовано 15°–30°), удалить заусенцы; при затяжке гайки — сначала довести до упора вручную, затем повернуть на рекомендованные 1¼ оборота ключом для двухобойных фитингов Swagelok; не использовать герметики внутри обжимной зоны. На резьбу NPT применять ФУМ‑ленту, наматывая по направлению резьбы, 3–5 слоёв; избегать избыточной затяжки, которая деформирует трубку или нарушает зажим колец. При агрессивных средах учитывать возможную гальваническую коррозию при сочетании с другими металлами и проверять совместимость рабочей среды с PTFE‑лентой.
