SS-1610-1-16RP Swagelok - Штуцер прямой с нар. резьбой обжимной G1-1", нерж.

Назначение и принцип работы

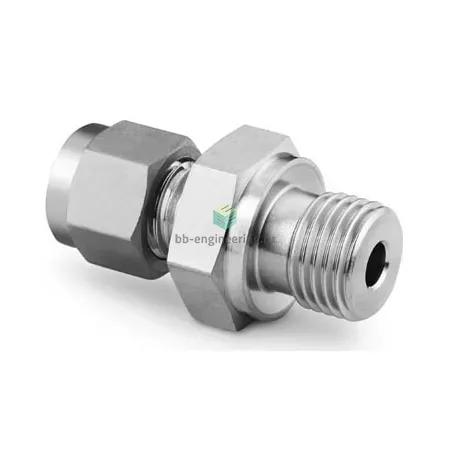

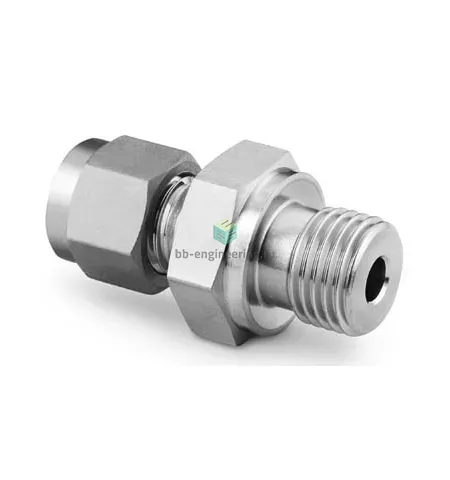

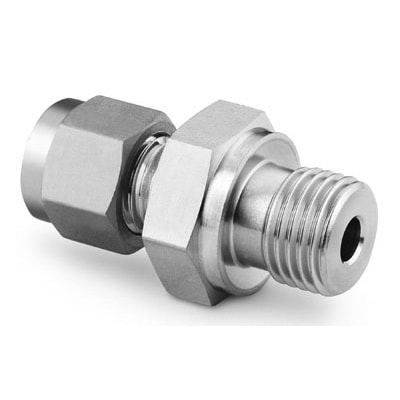

Обжимной штуцер прямой с наружной резьбой G1-1″ предназначен для герметичного перехода от резьбового подключения G1 к трубке 1″ (25,4 мм) в технологических и контрольно-измерительных линиях. Конструкция с двумя обжимными кольцами обеспечивает металло-металлическое уплотнение трубки без применения уплотнительных материалов, а металлическая прокладка по DIN 3852-2 форма B гарантирует герметизацию резьбового соединения при давлении, типично до ≈200 бар, и в широком диапазоне температур. Работает по принципу концентрического обжатия трубы гайкой и двумя гильзами, что фиксирует трубку и формирует круговое уплотнение.

Ключевые особенности конструкции

Корпус и комплект обжимных элементов выполнены из нержавеющей стали AISI 316, стойкой к коррозии в агрессивных средах. Две обжимные гильзы и гайка обеспечивают повторяемое механическое сцепление и минимальную деформацию трубки 1″. Уплотнение резьбы — металлическая прокладка DIN 3852-2 (форма B) — обеспечивает герметичность без фторполимерных С/К и выдерживает высокие температуры; ориентировочный рабочий диапазон температур −60…+200 °C при стандартных применениях. Применяется в системах газа, пара, гидравлики и технологических сред с агрессивностью, совместимой с AISI 316.

Экспертные рекомендации по применению

При подборе учитывайте диаметр 1″ (25,4 мм) и требуемую толщину стенки трубки — соблюдайте допуски производителя. Перед монтажом торец трубки обстругать, удалить заусенцы и обеспечить полную глубину захода под обжимные гильзы. Монтировать: затянуть гайку вручную, затем повернуть ключом дополнительно ≈1–1,25 оборота для новой сборки; избегать перетяжки. Не применять пасты или герметики на поверхности металлической прокладки DIN 3852-2. После установки выполнить опрессовку и проверку на утечки, при термоциклах контролировать повторное затяжение и при необходимости заменять гильзы.
