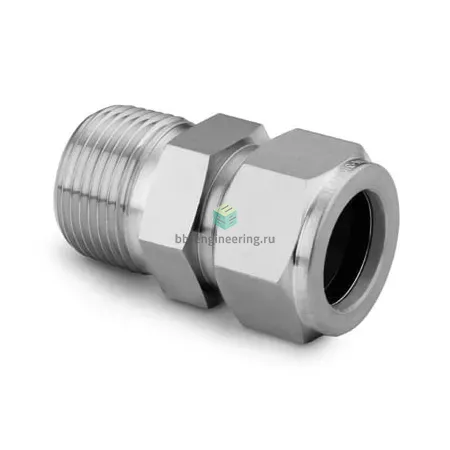

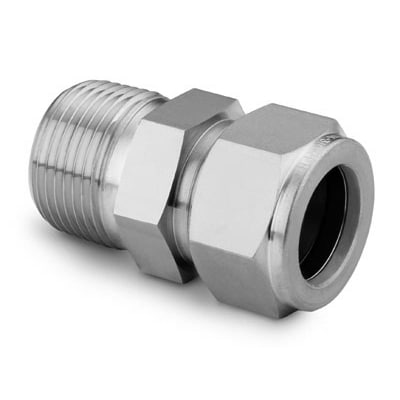

SS-1610-1-16RT Swagelok - Штуцер прямой с нар. резьбой обжимной R1-1", нерж.

Назначение и принцип работы

SS-1610-1-16RT — прямой штуцер с наружной резьбой R1-1″ для подсоединения 1″ трубки к резьбовому ответному соединению (канал 1: R1, канал 2: 1″ трубка). Решает задачи герметичной передачи жидкостей и газов в приборных и технологических линиях: контрольные отводы, линии измерений, малые подводы в технологических установках. Работает по принципу обжимного соединения: при затяжке гайки две конические обжимные кольца (фронтальное и заднее) формируют металл-металл уплотнение на трубке, а резьбовое соединение дополнительно уплотняется ФУМ-лентой на наружной резьбе R1 для предотвращения протечек по резьбе.

Ключевые особенности конструкции

Корпус и фитинг изготовлены из нержавеющей стали AISI 316, стойкой к коррозии и совместимой с водой, парами, минеральными маслами, инертными и агрессивными средами. Двухкольцевое исполнение обеспечивает высокую механическую прочность и повторную разборку при необходимости. Резьба R (ISO 7/1, BSPT) требует уплотнения ФУМ‑лентой, температура эксплуатации зависит от применённого уплотнителя (ПТФЭ до ≈+260 °C); металл-металл уплотнение дополняет температурный диапазон и химстойкость (возможны режимы от криогенных до сотен градусов при учёте совместимости всей системы). Максимальное рабочее давление определяется типоразмером трубки и толщиной стенки — в типичных промышленных применениях для 1″ трубок диапазон рабочих давлений распологается в пределах единиц до десятков МПа; точные значения уточняйте по таблицам производителя и по трубной спецификации.

Экспертные рекомендации по применению

Подбирайте штуцер под точный наружный диаметр и толщину стенки трубки 1″; перед монтажом обеспечить ровную, перпендикулярную резку и тщательное удаление задиров. При установке используйте ФУМ‑ленту на наружной резьбе R1 и затягивайте гайку по рекомендациям Swagelok (фиксировать момент и число оборотов по таблице производителя) — избегайте недотяжки и перетяжки. При повторном монтаже заменяйте обжимные кольца при сомнениях в сохранности геометрии; после сборки выполните опрессовку/пневмо/гидроиспытание. Для циклических нагрузок и агрессивных сред применяйте дополнительные фиксаторы и компенсаторы, чтобы исключить усталостные разрушения и коррозионное разрушение резьбы.
