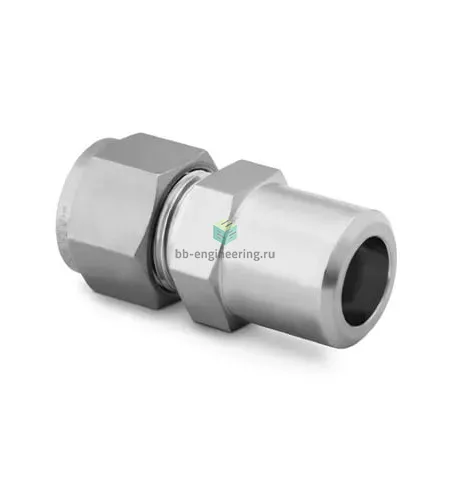

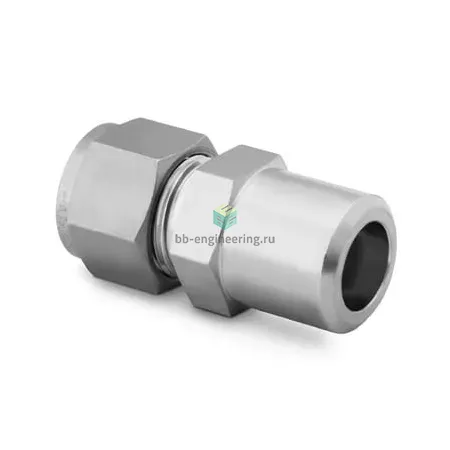

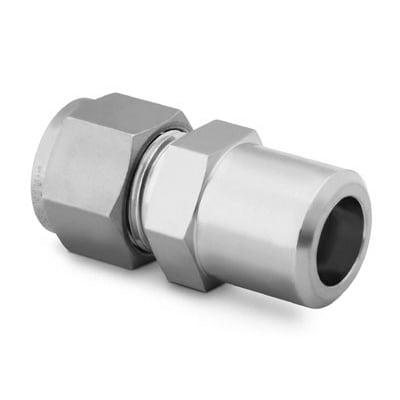

SS-1610-1-16W Swagelok - Штуцер прямой под приварку встык обжимной 1"-1", нерж.

Назначение и принцип работы

Прямой штуцер под приварку обжимной исполнения предназначен для перехода от трубной системы к элементу с приварным патрубком: подключение 1″ (трубка) — 1″ (под приварку встык). Работает по принципу двухколпачковой обжимной системы: при затяжке гайки заднее и переднее обжимные кольца (ferrules) обеспечивают металлическое уплотнение и центрирование трубки, а приварной конец обеспечивает прочное неразъемное соединение с магистралью. Решает задачи герметичного подвода сред в технологические линии, монтажных опорах и переходах на стационарные ответвления.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316 (материал корпуса указан как сталь нержавеющая AISI 316), общая конструкция — два обжимных кольца и гайка. Подходит для жидких и газовых нейтральных и агрессивных сред, в том числе паров, нефтепродуктов и коррозионно-активных сред при наличии 316L/316. Типоразмеры подключения: 1″ (трубка) / 1″ (под приварку). Поскольку уплотнение металл‑по‑металлу, рабочий температурный диапазон определяется материалом: приблизительно от −196 °C (криогенные применения при правильной подготовке) до +400…+450 °C; рабочее давление зависит от толщины трубки и режима, типично — до сотен бар для стандартных трубных стенок (см. таблицы производителя).

Экспертные рекомендации по применению

Перед монтажом приварной патрубок рекомендуется приваривать к трубопроводу отдельно, дать остыть и удалить окалину; затем устанавливать обжимные кольца на подготовленную, обструганную и обезжиренную трубку. Затягивание выполнять по инструкции производителя (сначала вручную до упора, затем окончательная затяжка по таблице Swagelok для 1″), контролируя отсутствие перекосов. Избегайте повторных многократных монтажей обжимных колец — при повторном использовании возможно ухудшение уплотнения. Применять при совместимых средах и учитывать температурные ограничения AISI 316; для критичных режимов согласовывать выбор материала и стенку трубки с техотделом.
