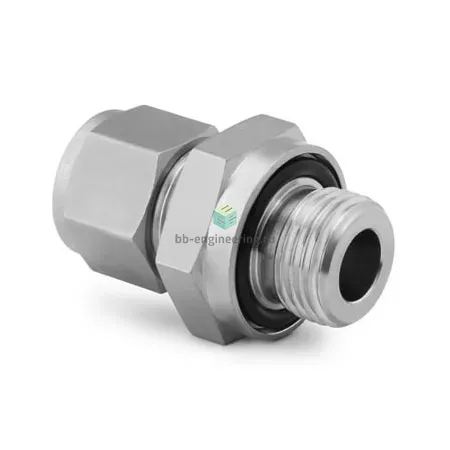

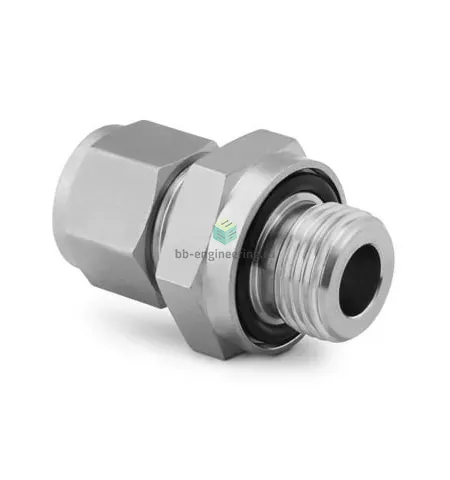

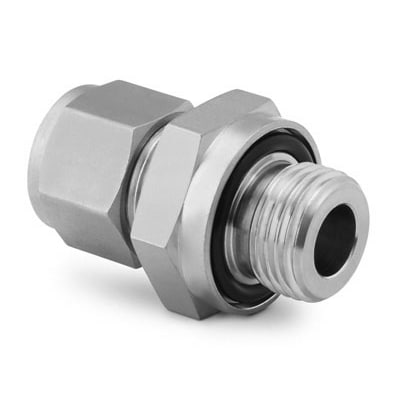

SS-1610-1-OR Swagelok - Штуцер прямой с нар. резьбой обжимной UNF 1 5/16"-12-1", нерж.

Назначение и принцип работы

Обжимной прямой штуцер SS-1610-1-OR предназначен для герметичного присоединения 1" трубки к резьбовому портu UNF 1 5/16"-12 (канал 1: UNF 1 5/16"-12; канал 2: 1" трубка). Принцип работы — механическое обжатие трубки двумя обжимными кольцами и гайкой с образованием металлометаллического уплотнения по трубке и дополнительным уплотнением резьбы с помощью утопленного O-ring. Конструкция обеспечивает низкую утечку и стабильность при динамических и статических нагрузках, применяется в технологических, пневматических и гидравлических системах, системах анализа и КИПиА.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивы к коррозии и агрессивным средам. Двухкольцевая схема обеспечивает центровку и стойкое уплотнение трубки 1" без пластиковых вставок. Резьба UNF 1 5/16"-12 уплотняется утопленным O-ring — выбор материала O-ring (FKM, EPDM, NBR и др.) определяет химическую и температурную стойкость. Диапазон рабочих условий зависит от сочетания материалов; типично для нерж. обжимных фитингов рабочие давления в промышленной практике — до нескольких сотен бар в зависимости от диаметра и стенки трубки, рабочие температуры — от низких (вакуумные/криогенные режимы) до ~+150…+200 °C при эластомерных уплотнениях; при отсутствии эластомеров — выше. Фитинг совместим с газами, водородом, паром и жидкостями при соблюдении требований к материалам.

Экспертные рекомендации по применению

Перед монтажом подготовьте трубку: отрезать строго перпендикулярно, удалить заусенцы и зачистить торец. Сборка — завинтить гайку вручную до соприкосновения, затем затянуть согласно инструкциям производителя (использовать табличные значения Swagelok для размера 1"). Не перекручивать обжимные кольца повторно при вторичной сборке — при повторном использовании возможны подсосы. Подбирать материал O-ring по среде и температуре; при высоких температурах применять металлические уплотнения или подходящие эластомеры. После монтажа — провести байпасную/гидро- или газопроверку на герметичность и контролировать отсутствие вибрационного напряжения в зоне фитинга.
