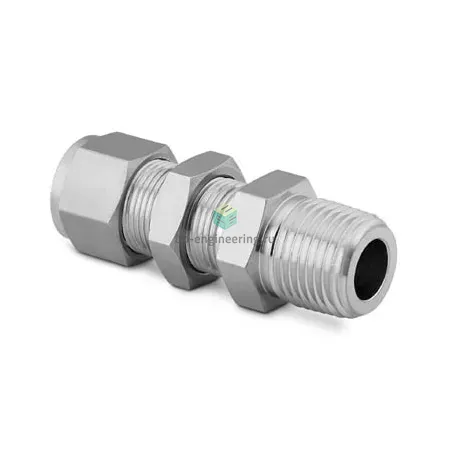

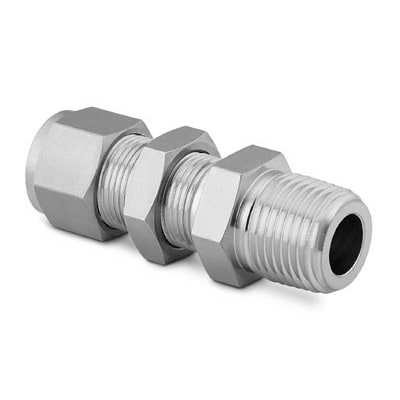

SS-1610-11-16 Swagelok - Соединитель панельный с нар. резьбой обжимной NPT1-1", нерж.

Назначение и принцип работы

Панельный соединитель с наружной NPT-резьбой и обжимным присоединением 1" применяется для герметичного вывода трубопровода на панель приборов, шкафы или стенки оборудования. Конструкция связывает канал с резьбой NPT1 и трубную линию 1" (25,4 мм) посредством двухобоймового обжима: при затяжке гайки первая и вторая обжимные кольца последовательно формируют уплотняющий зазор и фиксируют трубку. Резьбу уплотняют ФУМ-лентой, что обеспечивает стандартную герметичность в линиях с жидкостями и газами. Изделие решает задачи быстрого стационарного подключения, предотвращения утечек и облегчения демонтажа без сварки.

Ключевые особенности конструкции

Корпус и обжимные элементы — нержавеющая сталь AISI 316, устойчивая к коррозии и пригодная для агрессивных сред (включая морскую воду, пар и многие химические среды). Конструкция двух обжимных колец обеспечивает надежный металл-металл контакт, совместимый с трубками 1" (25,4 мм). Резьба NPT1 (наружная) совместима с типовыми метрическими адаптерами и уплотняется ФУМ-лентой. Типичные рабочие среды: аргон, азот, воздух, вода, гидравлические жидкости и нефте- и газопереработка; температурная стойкость определяется материалом корпуса (AISI 316) и обычно покрывает диапазон промышленных применений; допустимое давление определяется диаметром трубки и условиями системы — при выборе ориентируйтесь на паспортные данные производителя и расчет прочности.

Экспертные рекомендации по применению

При подборе учитывайте диаметр трубки 1" и требования по давлению: для критичных режимов сверяйтесь с техническим листом Swagelok. Перед монтажом обезжирьте торец трубки и установите обе обжимные кольца по инструкции производителя; резьбу уплотняйте ФУМ-лентой в 2–3 слоя по направлению закручивания. К типичным ошибкам относятся: недостаточная затяжка гайки (приводит к течи), перекос трубки при запрессовке и повторное использование деформированных конических колец. Для агрессивных сред и высоких температур проверяйте совместимость уплотнений и при необходимости используйте уплотнители или прокладки, рекомендованные Swagelok.
