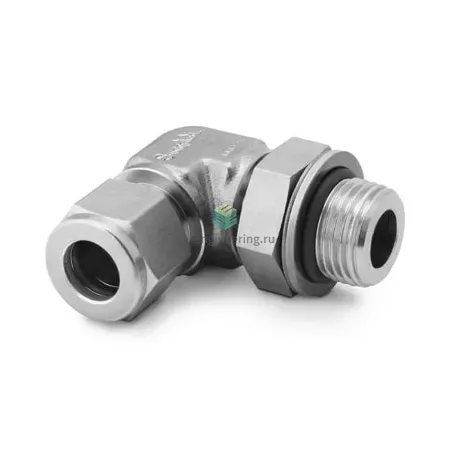

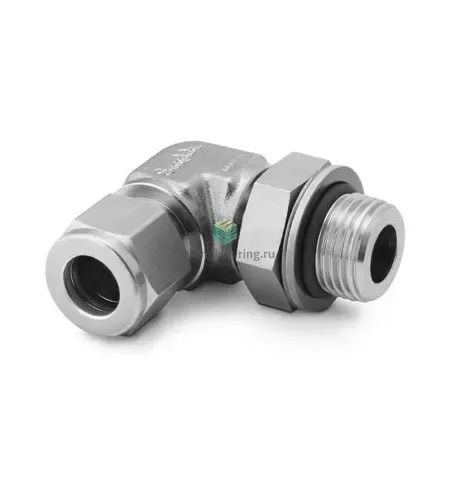

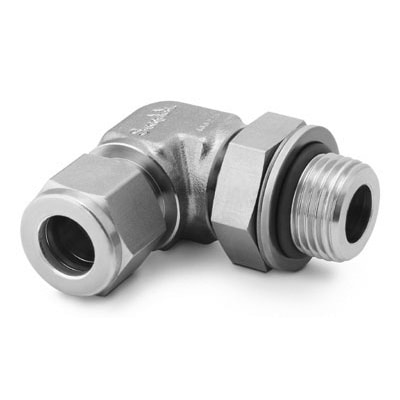

SS-1610-2-12PR Swagelok - Штуцер угловой с нар. резьбой поворотный обжимной G3/4-1", нерж.

Назначение и принцип работы

Угловой поворотный штуцер с наружной резьбой и обжимным соединением применяется для герметичных отвода и присоединения трубопроводов к приборным и технологическим узлам, когда требуется возможность поворота линии при монтаже и наладке. Соединение реализовано по двухобжимной схеме: две обжимные кольца и гайка фиксируют трубку 1", а герметизация на резьбовом участке выполняется уплотнительным кольцом O‑ring со стопорным кольцом и шайбой по DIN 3852 форма H. Применяется в системах подачи воды, воздуха, гидравлики, аналитических газовых линиях и КИПиА для предотвращения утечек при вибрациях и термических деформациях.

Ключевые особенности конструкции

Корпус и основные детали изготовлены из нержавеющей стали AISI 316, что обеспечивает коррозионную стойкость в агрессивных средах. Подключение: резьбовой порт G3/4 и трубный канал 1" (трубка). Конструкция — двухобжимная (две обжимные гильзы + гайка) для надежной механической фиксации и повторного демонтажа. Уплотнение резьбы — O‑ring со стопорным кольцом и упорной шайбой по DIN 3852 H, что повышает безопасность при повышенных вибрациях. Типичные рабочие среды: сжатый воздух, вода, нефте- и газопродукты, технические и аналитические газы. Приблизительный рабочий диапазон давлений — до 420 бар (≈6000 psi) в зависимости от диаметра и толщины стенки трубки; температурный диапазон определяется материалом O‑ring: NBR −40…+120°C, FKM (Viton) −20…+200°C; без эластомерного уплотнения металл выдерживает значительно более высокие температуры при соблюдении совместимости материалов.

Экспертные рекомендации по применению

При подборе учитывайте диаметр и толщину стенки трубки: давление и герметичность зависят от геометрии трубки. Перед монтажом зачистите и торцуйте трубку, наденьте гайку и обе обжимные кольца, вставьте до упора и затяните согласно моменту производителя; избегайте перетяжки, чтобы не деформировать кольца. Устанавливайте O‑ring и стопорное кольцо по DIN 3852 H на резьбовую часть для обеспечения поворотного уплотнения; подбирайте тип O‑ring по температуре и химической стойкости (FKM для агрессивных сред, NBR для общих задач). После монтажа выполните пневмо/гидроиспытание до рабочего давления и контроль утечек. Избегайте использования повреждённых обжимных колец и повторной пайки на месте монтажа без замены элементов.
